Controlador LED para microondas de diseño delgado con sensor combinado de 12 a 25 W y corriente de 0,23 A, luz lineal

Controlador LED para microondas de diseño delgado con sensor combinado de 12 a 25 W y corriente de 0,23 A, luz lineal

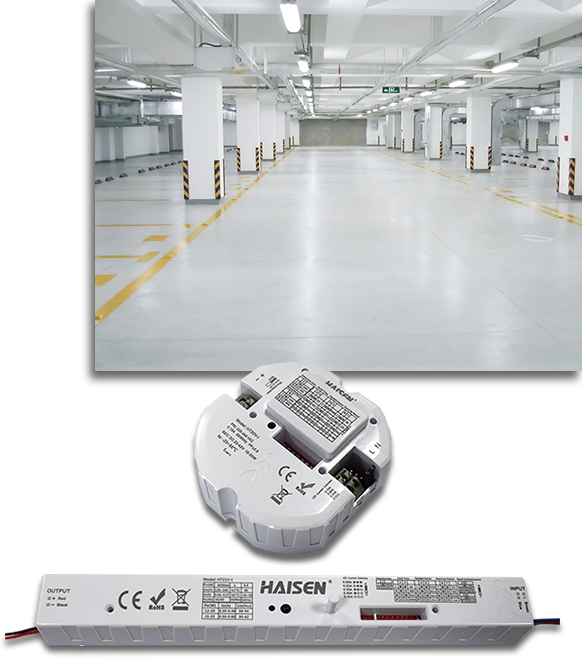

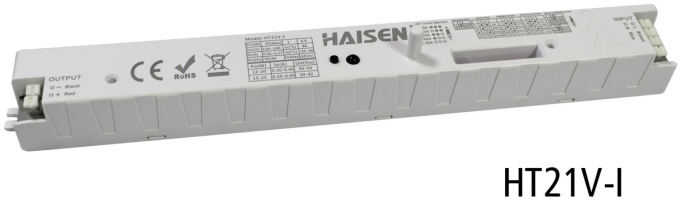

HT21V-I es una solución aislada con controlador LED de potencia de salida de 12-25 W y sensor de movimiento de microondas. Rango de detección de voltaje de salida de 30-54 V y altura de 6 m (alto) x 14 m (profundidad), función de atenuación con corriente de LED de salida. Adecuado para luz lineal y luz de triple prueba.

Características:

1. 3 años de garantía, IP20

2. Diseño delgado especialmente para luz lineal y luz de triple prueba.

3. Corriente constante con opciones de 0,3A/0,4A ±5% (30-54V); 0,5 A/0,55 A/0,6 A ±5 % (30-42 V)

4. Sensor de movimiento de microondas Dusk & Dawn

5. Función de atenuación con brillo en espera del 10 %/30 %

6. Eficiencia del 83%

7. Rango de detección x Altura de 14M x 6M

8. Potencia de salida 19 W máx. con voltaje de 30 -54 V

9. Control de tres niveles mediante salida 1-10 V

10. Protección anormal SCP: Recuperación automática, OVP, OCP, OTP

11. Norma EMC EN55015

12. Diseño de antena de varilla para una fácil instalación.

Descripción del Producto

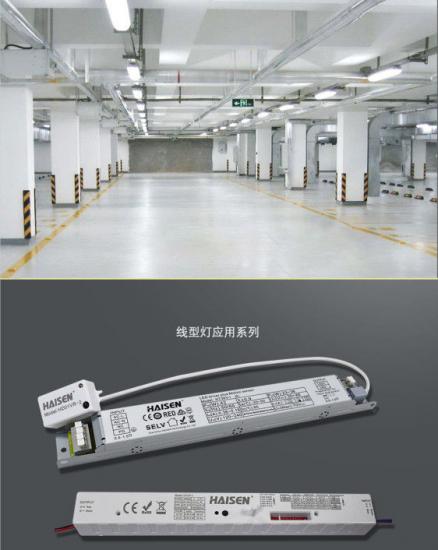

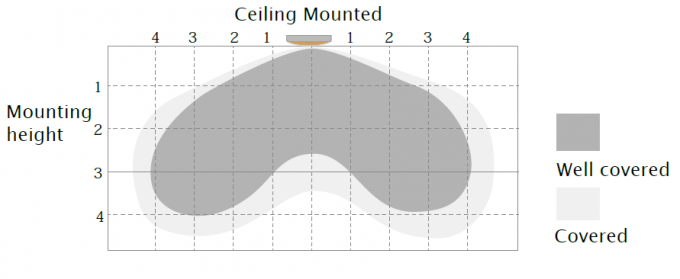

Rango de detección

Esta cifra indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

Altura de instalación típica 2,5-4m.

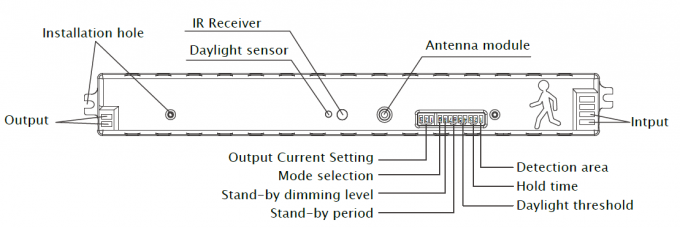

Estructura mecánica

Con doce polos de interruptor DIP para configurar la configuración de corriente de salida, selección de modo, nivel de atenuación en espera, período de espera, área de detección, tiempo de retención y umbral de luz diurna.

Con un receptor de infrarrojos para admitir la configuración del control remoto.

Con dos orificios de instalación, se fija fácilmente a la luminaria para el usuario final.

Diagrama de cableado

Dos polos para conectar con fuente de alimentación (220-240VAC)

Dos polos para conectar con luz LED.

Dimensiones (mm)

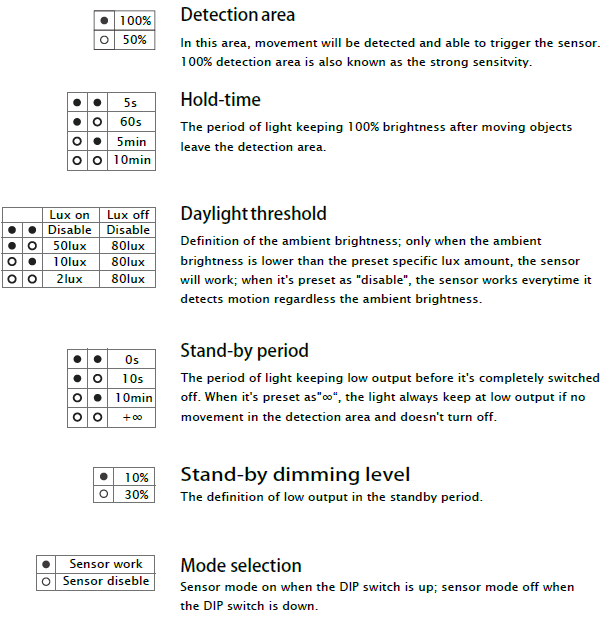

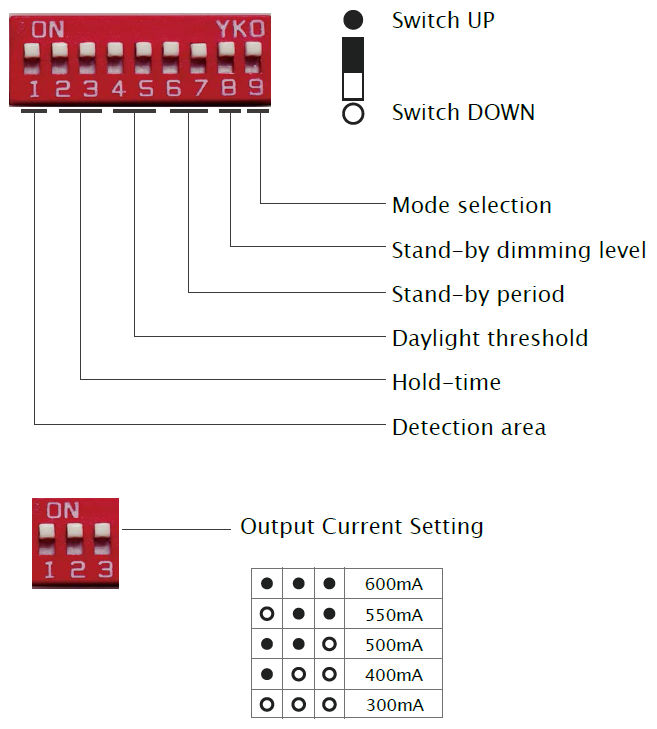

Configuración del interruptor DIP

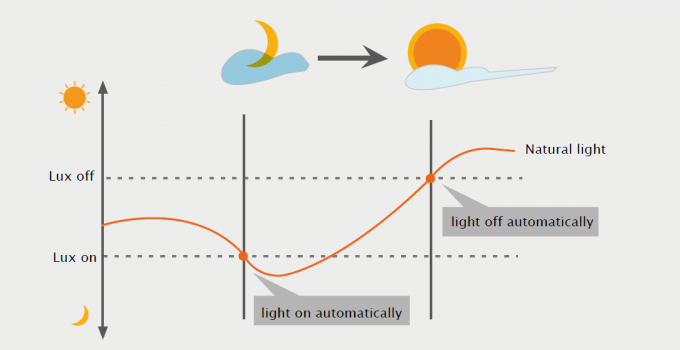

D Prioridad de la luz

Con la función de prioridad de luz diurna, HT19V-I puede diferenciar el brillo de la luz artificial
de la luz natural después de instalarlo dentro del dispositivo, y apaga automáticamente la luz cuando
El brillo ambiental excede el nivel de lux preestablecido.

Condición previa para la prioridad de luz diurna:
1. El período de espera es +∞;
2. El nivel de atenuación en espera está en 10% o 30%;
3. El umbral de luz diurna está en 2 Lux, 10 Lux o 50 Lux.

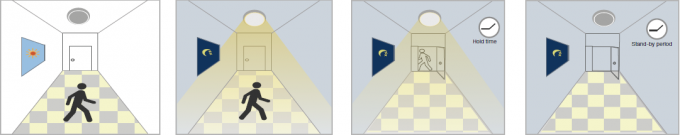

Demostración de la aplicación

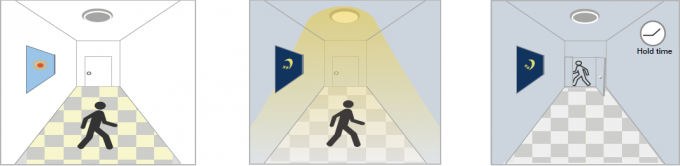

1. Función de encendido/apagado automático:

La luz se enciende al detectar movimiento y se apaga al salir la gente por la noche. Aplicaciones: Pasillo, escalera.
El umbral de luz diurna se establece en "2lux, 10lux, 50lux".

Con suficiente luz diurna, Con insuficiente luz diurna, Después de la última detección y
Incluso cuando se detecta movimiento, cuando se detecta movimiento, la luz se enciende. El tiempo de retención actual
la luz permanece apagada. transcurrido, luz apagada.

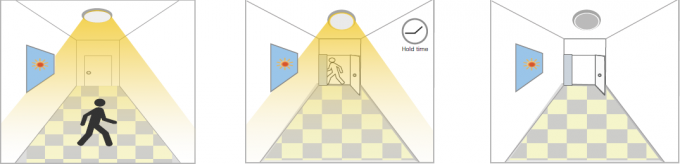

2. Sin función de luz diurna
El umbral de luz diurna se establece en "Desactivar".
La luz se enciende cuando detecta movimiento, después de que la gente se va, la luz se apaga después del período de espera.
Aplicaciones: Lugares oscuros como estacionamientos subterráneos y pasos subterráneos.

Cuando se detecta movimiento, Después de que las personas abandonen el lugar de detección Después de la última detección y
El sensor encenderá el área, la luz permanecerá encendida al 100% del tiempo de retención actual.
Luz al 100% de brillo. brillo dentro del tiempo de espera. transcurrido, luz apagada.

3. Demostración de funciones: Control regulable/Función de pasillo

Con suficiente luz diurna, Con insuficiente Después de la última detección, Después del modo de espera
Incluso cuando hay movimiento a la luz del día, cuando hay movimiento la luz se atenúa y la luz se apaga.
detectado, la luz permanece detectada, luz encendida. hasta el modo de espera
APAGADO. nivel de atenuación (10% o

30%) después del tiempo de espera.

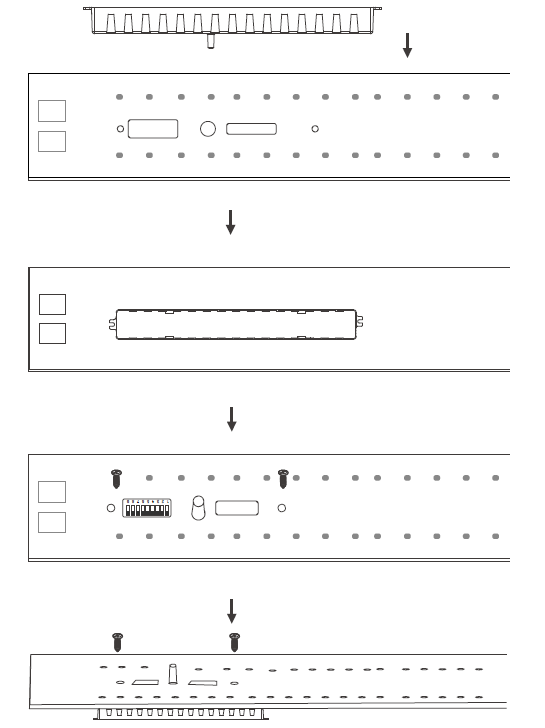

Método de instalación:

Notas de instalación:

1. El sensor de microondas se puede instalar en cualquier lámpara excepto en aquella que tiene carcasa completamente metálica.
2. La superficie detectada no puede ser protegida por objetos metálicos.
3. Asegúrese de que el módulo de microondas esté completamente expuesto al exterior.
4. La superficie de detección del módulo sensor se instalará orientada hacia el área de detección.
5. El cableado debe realizarse estrictamente de acuerdo con el diagrama de cableado para evitar cortocircuitos.
