Sensor de ocupación con interruptor de microondas LED de 19 W

Controlador LED de 19 W y sensor de microondas. Corriente constante de 0,3 A/0,35 A. Lámpara de techo de 14 m (profundidad) x 6 m (altura).

HT19V 2 es un controlador LED y sensor de microondas 2 en 1 con rango de detección de voltaje de salida de 30-54 V y altura de 6 m (alto) x 14 m (profundidad), detector de movimiento de microondas con función de atenuación con potencia de salida de 12-19 W adecuado para luz de techo

Características:

1. 3 años de garantía, IP20

2. Protección anormal SCP: Recuperación automática, OVP, OCP, OTP

3. Control de tres niveles mediante salida 1-10 V

4. Sensor de movimiento de microondas Dusk & Dawn

5. Función de atenuación con brillo en espera del 10%/20%/30%/50%

6. Corriente constante con opciones de 0,3 A/0,35 A

7. Rango de detección x Altura de 14M x 6M

8. Potencia de salida 19 W máx. con voltaje de 30 -54 V

9. Eficiencia del 87%

10. Voltaje de carga vacía de 63 V máx.

11. Norma EMC EN55015

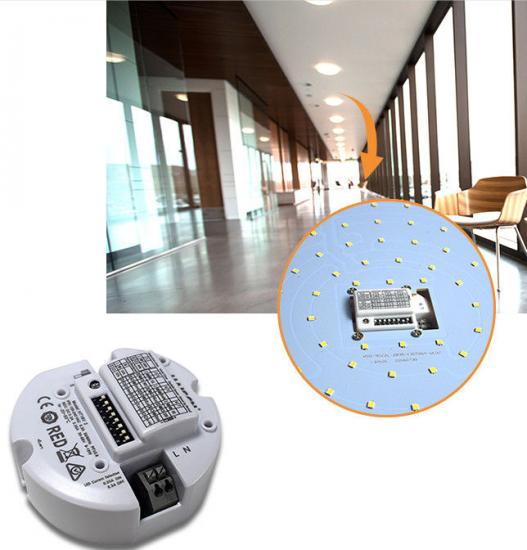

Descripción del Producto

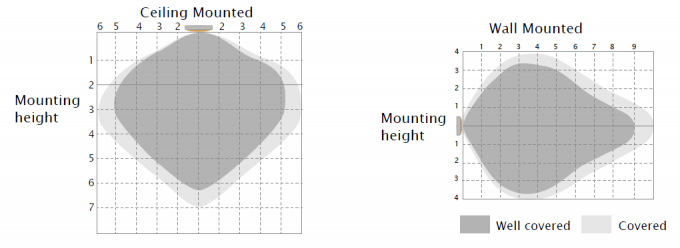

Rango de detección

Esta cifra indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

Altura de instalación típica 2,5-6m.

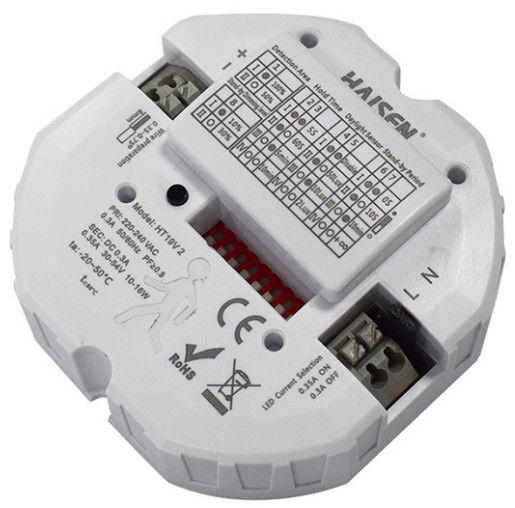

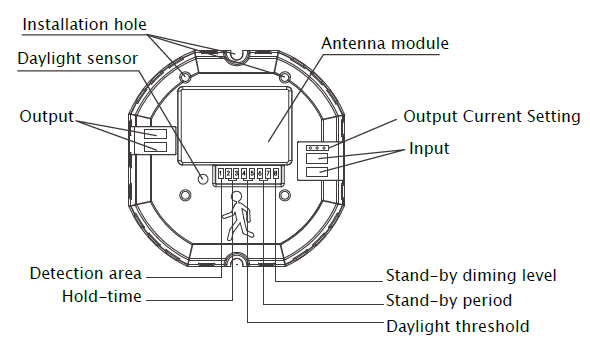

Estructura mecánica

Con ocho polos de interruptor DIP para configurar todos los parámetros

Con dos polos de interruptor DIP para elegir diferentes corrientes de salida.

Con dos orificios de instalación, se fija fácilmente a la luminaria para el usuario final.

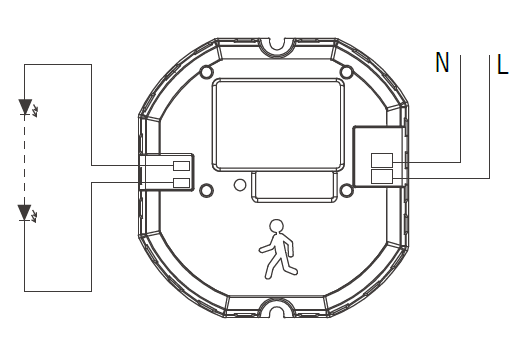

Diagrama de cableado

Dos polos para conectar con fuente de alimentación (220-240VAC)

Dos polos para conectar con luz LED.

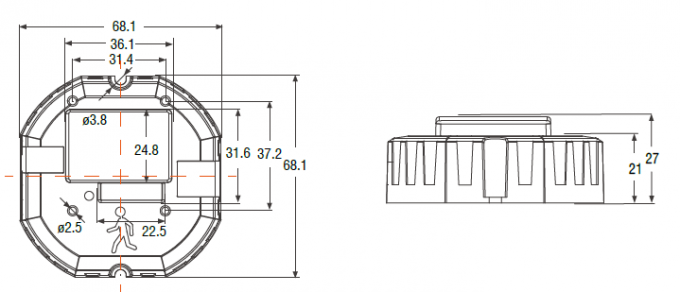

Dimensiones (mm)

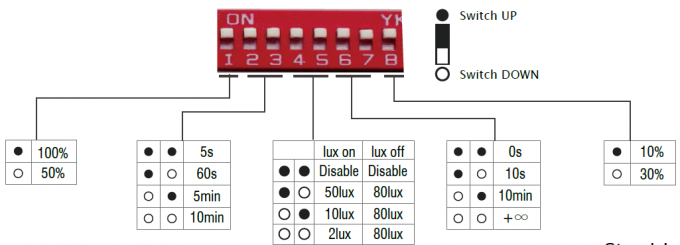

Configuración del interruptor DIP

Área de detección Tiempo de retención Umbral de luz diurna Periodo de espera Nivel de atenuación en espera

En esta área, el período de Definición del El período de luz La definición de movimiento se detectará manteniendo la luz ambiente brillo bajo, manteniendo baja la salida baja en el brillo solo cuando esté en espera.
Y capaz de activarse completamente tras un movimiento, si el brillo ambiental es inferior al de apagado. Cuando el sensor alcanza el 100 % del área de detección, el lux específico preestablecido está configurado como "∞". El sensor siempre sabrá si la luz funcionará. Si se mantiene a baja potencia, el preestablecido es "desactivar". Si no hay movimiento, el sensor activa el área de detección. cada vez que detecta y no se apaga.

movimiento independientemente del brillo ambiental.

Ajuste de corriente de salida

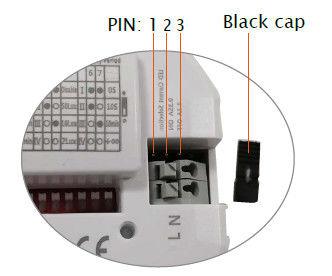

Establezca la corriente en 350 mA conectando la tapa negra en los pines 1 y 2, y en 300 mA conectando la tapa en los pines 2 y 3.

D Prioridad de la luz

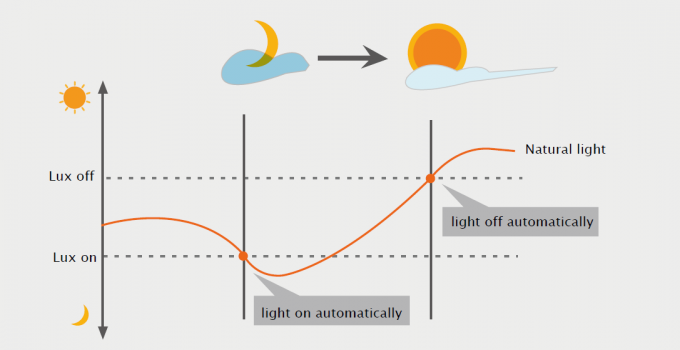

Con la función de prioridad de luz diurna, HT19V-I puede diferenciar el brillo de la luz artificial
de la luz natural después de instalarlo dentro del dispositivo, y apaga automáticamente la luz cuando
El brillo ambiental excede el nivel de lux preestablecido.

Condición previa para la prioridad de luz diurna:
1. El período de espera es +∞;
2. El nivel de atenuación en espera está en 10% o 30%;
3. El umbral de luz diurna está en 2 Lux, 10 Lux o 50 Lux.

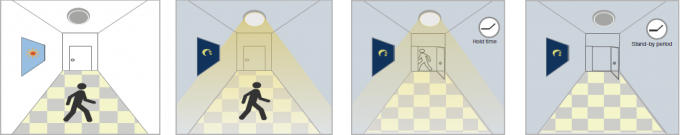

Demostración de la aplicación

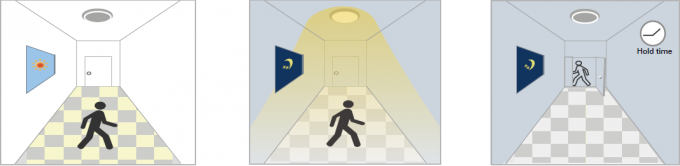

1. Función de encendido/apagado automático:

La luz se enciende al detectar movimiento y se apaga al salir la gente por la noche. Aplicaciones: Pasillo, escalera.
El umbral de luz diurna se establece en "2lux, 10lux, 50lux".

Con suficiente luz diurna, Con insuficiente luz diurna, Después de la última detección y
Incluso cuando se detecta movimiento, cuando se detecta movimiento, la luz se enciende. El tiempo de retención actual
la luz permanece apagada. transcurrido, luz apagada.

2. Sin función de luz diurna
El umbral de luz diurna se establece en "Desactivar".
La luz se enciende cuando detecta movimiento, después de que la gente se va, la luz se apaga después del período de espera.
Aplicaciones: Lugares oscuros como estacionamientos subterráneos y pasos subterráneos.

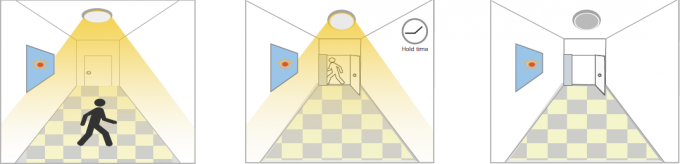

Cuando se detecta movimiento, Después de que las personas abandonen el lugar de detección Después de la última detección y
El sensor encenderá el área, la luz permanecerá encendida al 100% del tiempo de retención actual.
Luz al 100% de brillo. brillo dentro del tiempo de espera. transcurrido, luz apagada.

3. Demostración de funciones: Control regulable/Función de pasillo

Con suficiente luz diurna, Con insuficiente Después de la última detección, Después del modo de espera
Incluso cuando hay movimiento a la luz del día, cuando hay movimiento la luz se atenúa y la luz se apaga.
detectado, la luz permanece detectada, luz encendida. hasta el modo de espera
APAGADO. nivel de atenuación (10% o

30%) después del tiempo de espera.

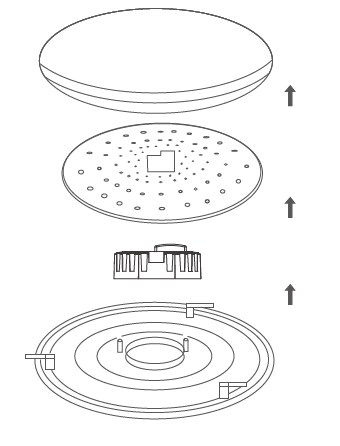

Método de instalación:

Notas de usuario:

1. Las microondas pueden penetrar paredes o vidrios con un espesor inferior a 20 cm y atenuarse si su espesor es superior a 20 cm.

2. El área de detección se verá afectada por la velocidad de movimiento, la altura de montaje y el volumen de movimiento.

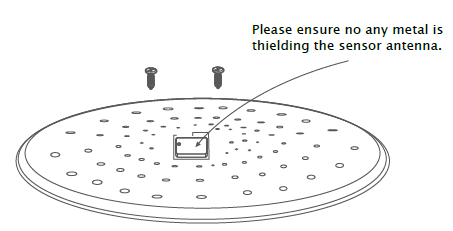

3. Realice la prueba en días soleados sin la pantalla de la lámpara, lo que afectará el valor de lux probado.
