Sensor controlador LED aislado de 40 W

Controlador LED aislado de 40 W con corriente de 0,4 A para iluminación de listones

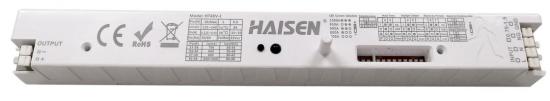

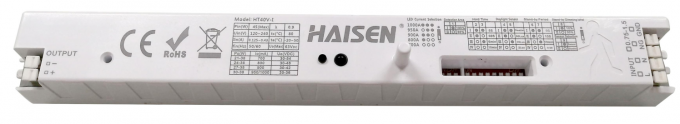

HT40V-I es un controlador LED aislado de 40 W y sensor de movimiento por microondas, productos combinados 2 en 1 con voltaje de salida de 30-54 V, prioridad de luz diurna y rango de detección y altura de 6 m (alto) x 14 m (profundidad), función de atenuación con corriente LED de salida constante, adecuado para luces de listones y luces de triple prueba.

Características:

1. Controlador LED de solución aislada y sensor de microondas combinados

2. Prioridad de luz diurna

3. Control de tres niveles mediante salida 1-10 V

4. 3 años de garantía, IP20

5. Diseño delgado especialmente para luces de listones y luces de triple prueba.

6. Corriente constante con opciones de 0,7 A (30-54 V)/0,8 A (30-48 V)/0,90 A (30-42 V)/0,95 A/1,0 A (30-36 V)

7. Función de atenuación con brillo en espera del 10 %/30 %

8. Eficiencia del 83%

9. Rango de detección x Altura de 14M x 6M

10. Potencia de salida máx. 19 W con voltaje de 30-54 V

11. Protección anormal SCP: Recuperación automática, OVP, OCP, OTP

12. Norma EMC EN55015

13. Diseño de antena de varilla para una fácil instalación.

14. Configuración del control remoto / Configuración del interruptor DIP

Descripción del Producto

Rango de detección

Esta cifra indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

Altura de instalación típica 2,5-4m.

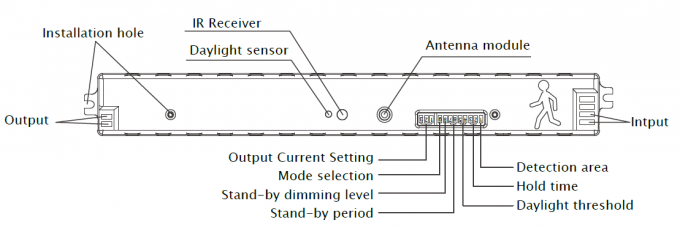

Estructura mecánica

Con doce polos de interruptor DIP para configurar la configuración de corriente de salida, selección de modo, nivel de atenuación en espera, período de espera, área de detección, tiempo de retención y umbral de luz diurna.

Con un receptor de infrarrojos para admitir la configuración del control remoto.

Con dos orificios de instalación, se fija fácilmente a la luminaria para el usuario final.

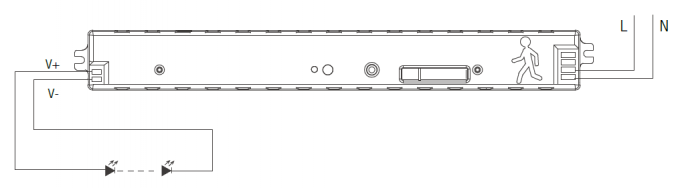

Diagrama de cableado

Dos polos para conectar con fuente de alimentación (120-277VAC)

Dos polos para conectar con luz LED.

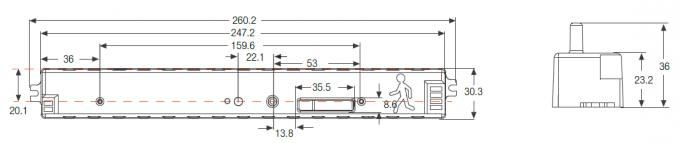

Dimensiones (mm)

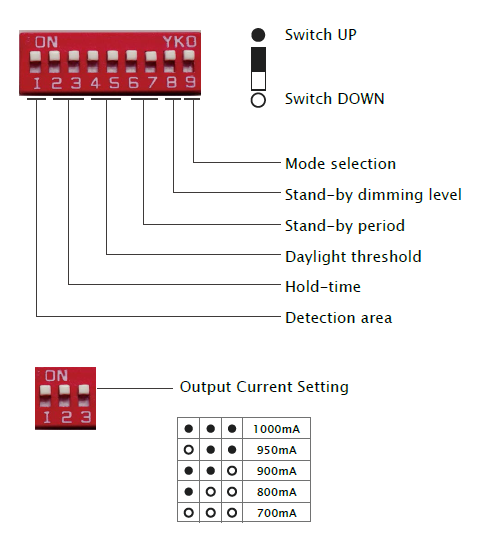

Configuración del interruptor DIP

D Prioridad de la luz

Con la función de prioridad de luz diurna, HT19V-I puede diferenciar el brillo de la luz artificial
de la luz natural después de instalarlo dentro del dispositivo, y apaga automáticamente la luz cuando
El brillo ambiental excede el nivel de lux preestablecido.

Condición previa para la prioridad de luz diurna:
1. El período de espera es +∞;
2. El nivel de atenuación en espera está en 10% o 30%;
3. El umbral de luz diurna está en 2 Lux, 10 Lux o 50 Lux.

Demostración de la aplicación

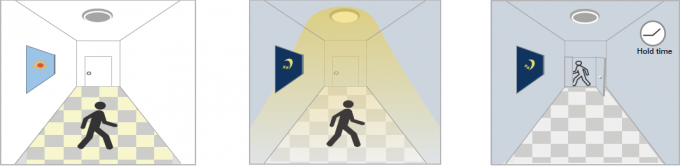

1. Función de encendido/apagado automático:

La luz se enciende al detectar movimiento y se apaga al salir la gente por la noche. Aplicaciones: Pasillo, escalera.
El umbral de luz diurna se establece en "2lux, 10lux, 50lux".

Con suficiente luz diurna, Con insuficiente luz diurna, Después de la última detección y
Incluso cuando se detecta movimiento, cuando se detecta movimiento, la luz se enciende. El tiempo de retención actual
la luz permanece apagada. transcurrido, luz apagada.

2. Sin función de luz diurna
El umbral de luz diurna se establece en "Desactivar".
La luz se enciende cuando detecta movimiento, después de que la gente se va, la luz se apaga después del período de espera.
Aplicaciones: Lugares oscuros como estacionamientos subterráneos y pasos subterráneos.

Cuando se detecta movimiento, Después de que las personas abandonen el lugar de detección Después de la última detección y
El sensor encenderá el área, la luz permanecerá encendida al 100% del tiempo de retención actual.
Luz al 100% de brillo. brillo dentro del tiempo de espera. transcurrido, luz apagada.

3. Demostración de funciones: Control regulable/Función de pasillo

Con suficiente luz diurna, Con insuficiente Después de la última detección, Después del modo de espera
Incluso cuando hay movimiento a la luz del día, cuando hay movimiento la luz se atenúa y la luz se apaga.
detectado, la luz permanece detectada, luz encendida. hasta el modo de espera
APAGADO. nivel de atenuación (10% o

30%) después del tiempo de espera.

Método de instalación:

Notas de usuario:

1. Las microondas pueden penetrar paredes o vidrios con un espesor inferior a 20 cm y atenuarse si su espesor es superior a 20 cm.
2. El área de detección se verá afectada por la velocidad de movimiento, la altura de montaje y el volumen de movimiento.
3. Realice la prueba en días soleados sin la pantalla de la lámpara, lo que afectará el valor de lux probado.

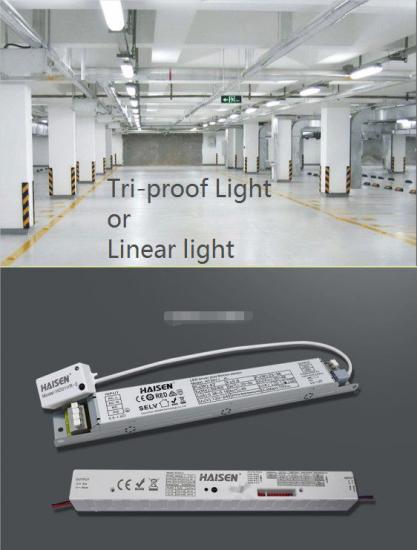

Caso de aplicación:
