Sensor controlador LED de 63 V con carga vacía

Controlador y sensor LED de 63 V, 2 en 1, detector de movimiento por microondas de 18 W y máx. 6 mH x 14 mD

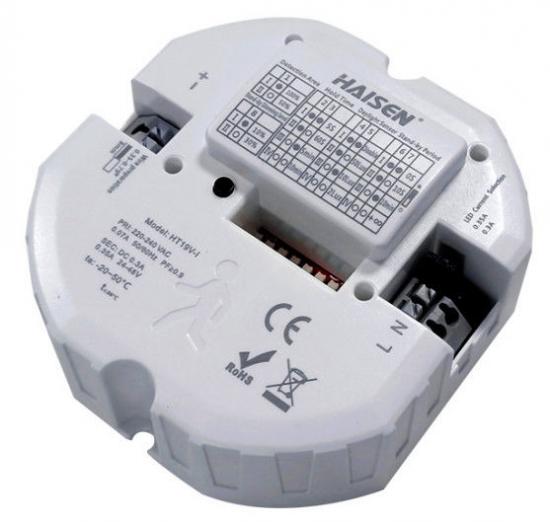

HT19V-I es una solución aislada 2 en 1 de controlador LED y sensor de microondas de 18 W y 220-240 V CA sin parpadeos con voltaje de salida de 24-52 V y una altura de montaje y rango de detección de 6 m (alto) x 14 m (profundidad).

Características:

1. Solución aislada sin parpadeos;

2. Potencia de salida máx. 18 W con voltaje de 24-52 V

3. Corriente de salida opcional de 0,3 A/0,35 A para diferentes proyectos.

4. Altura máxima de montaje x rango de detección: 6M x 14M.

5. Voltaje de carga vacía de 63 V máx.

6. Área de detección opcional, tiempo de retención, nivel de atenuación en espera, período de espera y umbral de luz diurna.

7. Eficiencia del 85%

8. Protección anormal SCP: Recuperación automática, OVP, OCP, OTP

Descripción del Producto

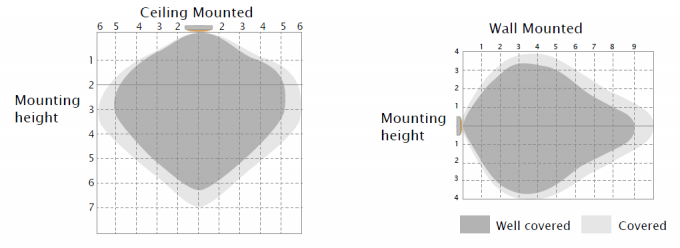

Rango de detección

Esta cifra indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

Altura de instalación típica 2,5-6m.

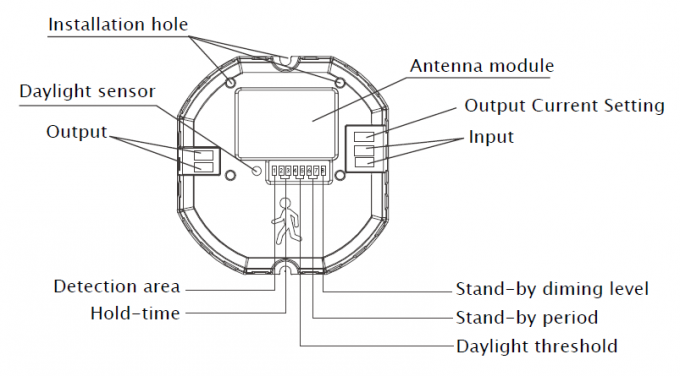

Estructura mecánica

Con ocho polos de interruptor DIP para configurar todos los parámetros

Con dos polos de interruptor DIP para elegir diferentes corrientes de salida.

Con dos orificios de instalación, se fija fácilmente a la luminaria para el usuario final.

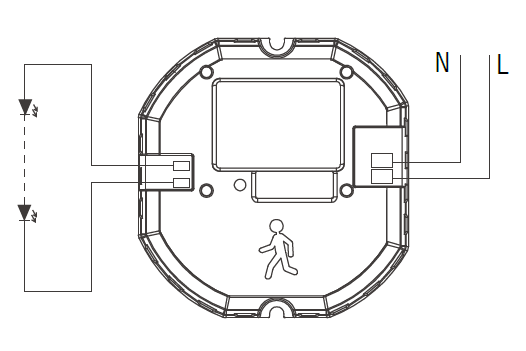

Diagrama de cableado

Dos polos para conectar con fuente de alimentación (220-240VAC)

Dos polos para conectar con luz LED.

Dimensiones (mm)

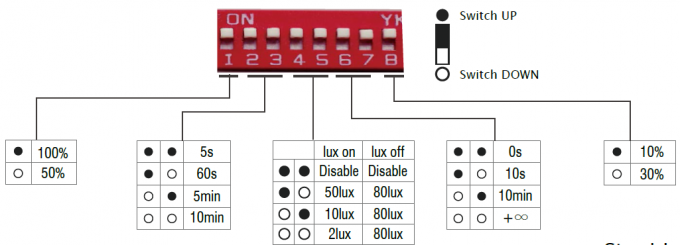

Configuración del interruptor DIP

Área de detección Tiempo de retención Umbral de luz diurna Periodo de espera Nivel de atenuación en espera

En esta área, el período de definición de la luz. La definición de movimiento mantendrá la luz ambiental con un brillo bajo; se detectará con un brillo del 100% solo cuando el brillo ambiental sea inferior al del sensor. El sensor funciona con un brillo bajo, incluso después de que el sensor se mueva. El brillo ambiental es inferior al del sensor. Cuando el sensor se apaga, el área de detección está al 100%. El lux específico preestablecido está configurado como "∞". El sensor también se conoce como "desactivar" si no hay movimiento. cada vez que detecta y no se apaga.

movimiento independientemente del brillo ambiental.

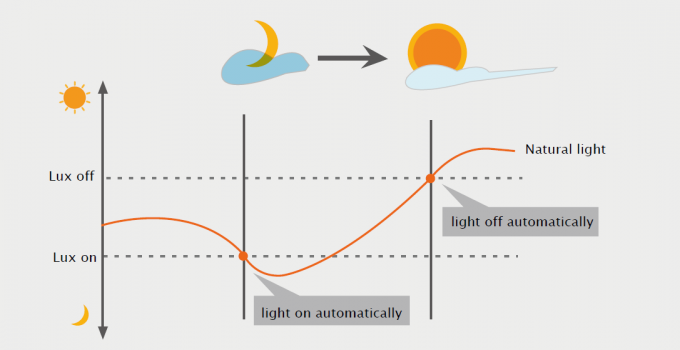

Prioridad de luz diurna

Con la función de prioridad de luz diurna, HT19V-I puede diferenciar el brillo de la luz artificial de la luz natural después de instalarse dentro del dispositivo y apagar la luz automáticamente cuando el brillo ambiental excede el nivel de lux preestablecido.

Condición previa para la prioridad de luz diurna:
1. El período de espera es +∞;
2. El nivel de atenuación en espera está en 10% o 30%;
3. El umbral de luz diurna está en 2 Lux, 10 Lux o 50 Lux.

Demostración de la aplicación

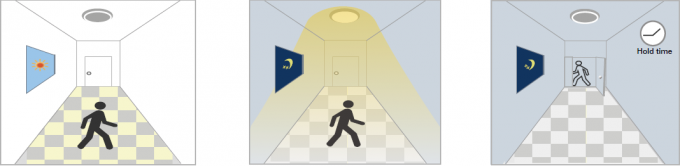

1. Función de encendido/apagado automático:

La luz se enciende al detectar movimiento y se apaga al salir la gente por la noche. Aplicaciones: Pasillo, escalera.
El umbral de luz diurna se establece en "2lux, 10lux, 50lux".

Con suficiente luz diurna, Con insuficiente luz diurna, Después de la última detección y
Incluso cuando se detecta movimiento, cuando se detecta movimiento, la luz se enciende. El tiempo de retención actual
la luz permanece apagada. transcurrido, luz apagada.

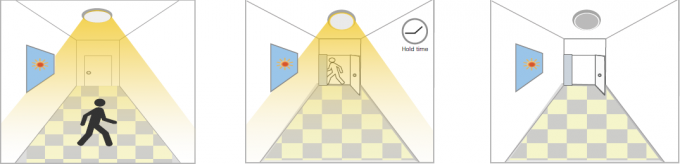

2. Sin función de luz diurna
El umbral de luz diurna se establece en "Desactivar".
La luz se enciende cuando detecta movimiento, después de que la gente se va, la luz se apaga después del período de espera.
Aplicaciones: Lugares oscuros como estacionamientos subterráneos y pasos subterráneos.

Cuando se detecta movimiento, Después de que las personas abandonen el lugar de detección Después de la última detección y
El sensor encenderá el área, la luz permanecerá encendida al 100% del tiempo de retención actual.
Luz al 100% de brillo. brillo dentro del tiempo de espera. transcurrido, luz apagada.

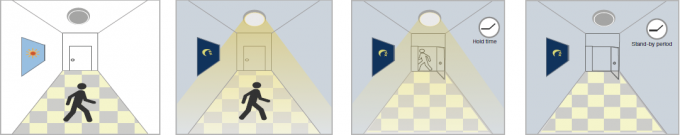

3. Demostración de funciones: Control regulable/Función de pasillo

Con suficiente luz diurna, Con insuficiente Después de la última detección, Después del modo de espera
Incluso cuando hay movimiento a la luz del día, cuando hay movimiento la luz se atenúa y la luz se apaga.
detectado, la luz permanece detectada, luz encendida. hasta el modo de espera
APAGADO. nivel de atenuación (10% o

30%) después del tiempo de espera.

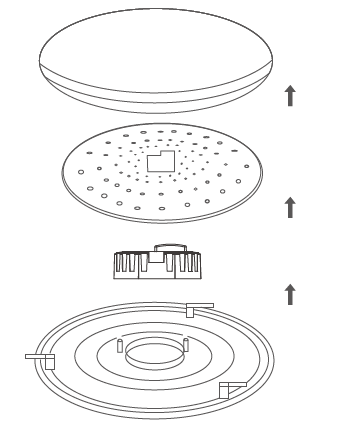

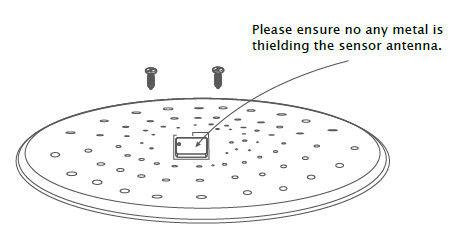

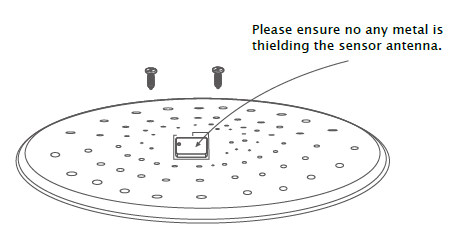

Método de instalación:

Notas de usuario:

1. Adecuado para instalación en interiores para evitar activaciones falsas debido a factores externos como lluvia, viento o balanceo de árboles.
2. No se instalará en lugares con cuatro refugios metálicos y espacios pequeños (como techos de hierro galvanizado).
3. Se debe tener en cuenta la instalación para evitar una activación falsa causada por la vibración de la propia lámpara.
4. No se debe instalar cerca de máquinas grandes en funcionamiento, como ventiladores o ventiladores de techo, para evitar activaciones falsas causadas por la vibración de la máquina.
