Sensor detector de movimiento sensible de 30° a 150°, 0,08 A, 16 W

Potencia de entrada de 16 W Ángulo de detección de 30° a 150° Eficiencia superior al 78 % Sensor de crepúsculo

Características:

1. Salida de corriente constante .

2.Control de encendido/apagado mediante relé.

3 .Control de tres niveles mediante salida 1-10 V.

4. Adecuado para luces de techo y mamparos.

5.Sensible y confiable

6. IP 20 y 3 años de garantía.

Datos técnicos:

Control de encendido/apagado Área de detección Tiempo de retención Sensor de luz diurna

Atenuación en modo de espera Corriente de salida en modo de espera

nivel Período

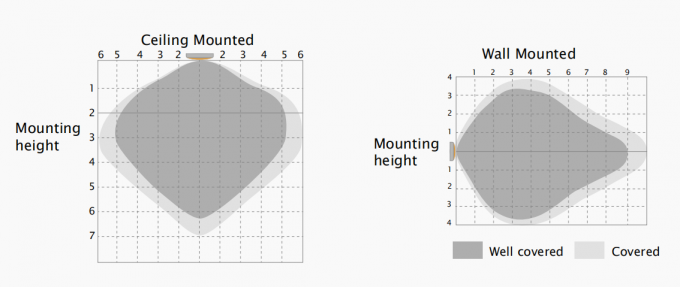

Área de detección:

El dispositivo indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

Altura de instalación típica 2,5-6M.

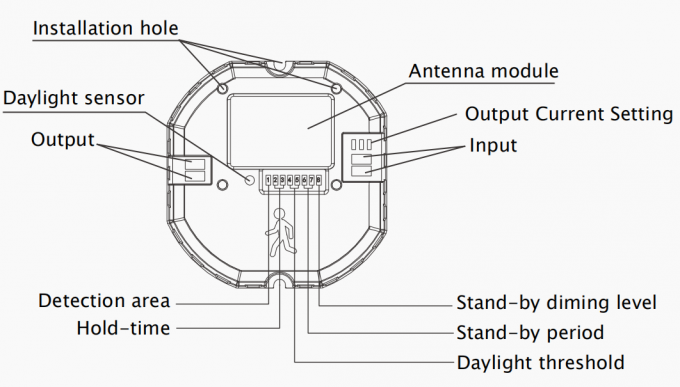

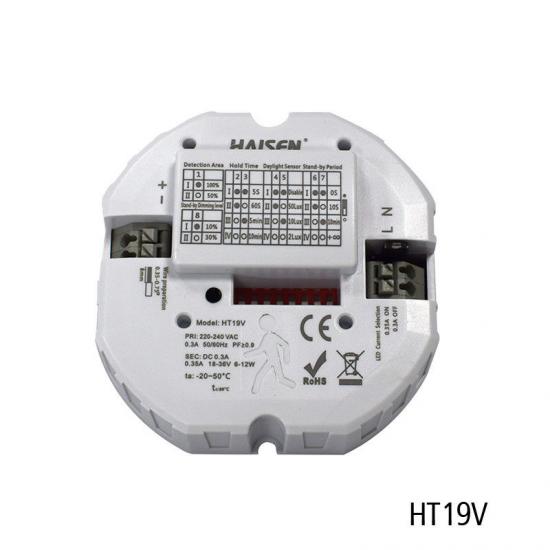

Estructura mecánica:

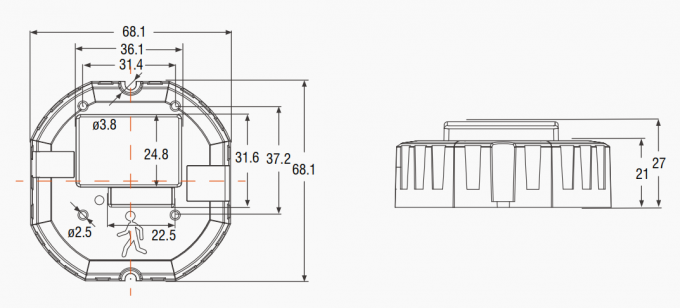

Dimensiones:

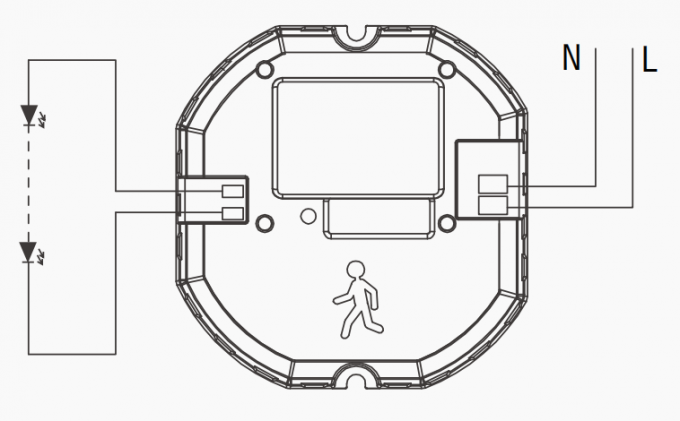

Diagrama de cableado:

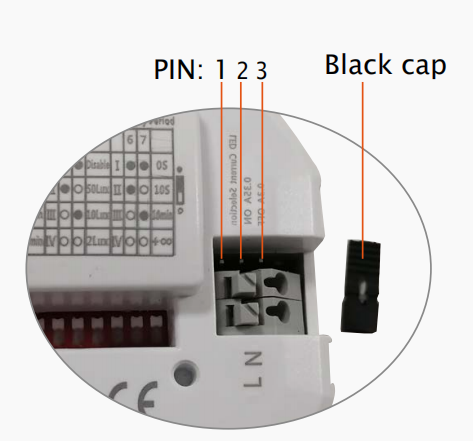

Configuración de corriente de salida:

Configure la corriente en 350 mA conectando la tapa negra en los pines 1 y 2, y en 300 mA conectando la tapa en los pines 2 y 3.

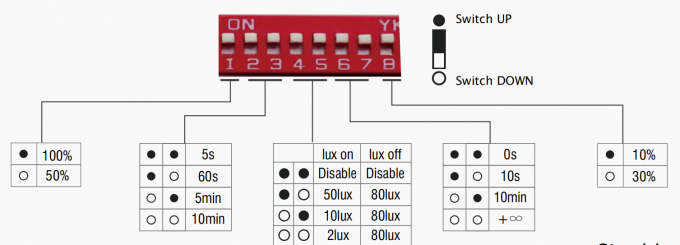

Configuración:

1:Área de detección:

En esta área, se detectará movimiento y se podrá activar el sensor. El área de detección del 100% también se conoce como sensibilidad fuerte.

2-3:Tiempo de espera:

El período en el que la luz mantiene el brillo del 100 % después de que los objetos en movimiento abandonan el área de detección.

4-5: Umbral de luz diurna:

Definición del brillo ambiental; solo cuando el brillo ambiental es menor que la cantidad de lux específica preestablecida, el sensor funcionará; cuando está preestablecido como "deshabilitar", el sensor funciona cada vez que detecta movimiento independientemente del brillo ambiental.

6-7:Periodo de espera:

El periodo en que la luz mantiene una intensidad baja antes de apagarse por completo. Con el valor predefinido "∞", la luz siempre mantiene una intensidad baja si no hay movimiento en el área de detección y no se apaga.

8:Periodo de espera:

La definición de baja producción en el período de espera.

Perioridad de luz diurna:

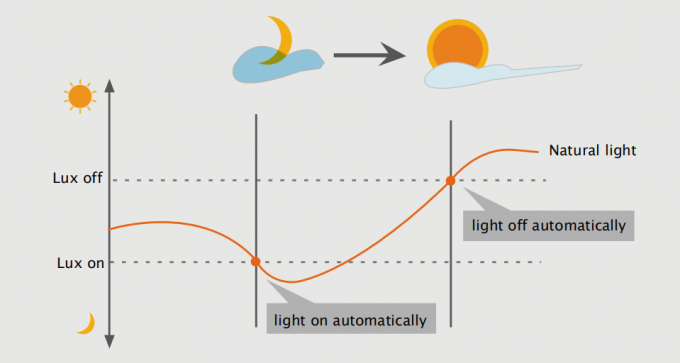

Sensor de anochecer/amanecer:

Nuestra tecnología especial de fotocélulas activas puede diferenciar entre la luz natural y la luz LED, para

Asegúrese de que la luz se apague cuando sea necesario.

Con la función de prioridad de luz diurna, HT30V puede diferenciar el brillo de la luz artificial de la

Solicitud:

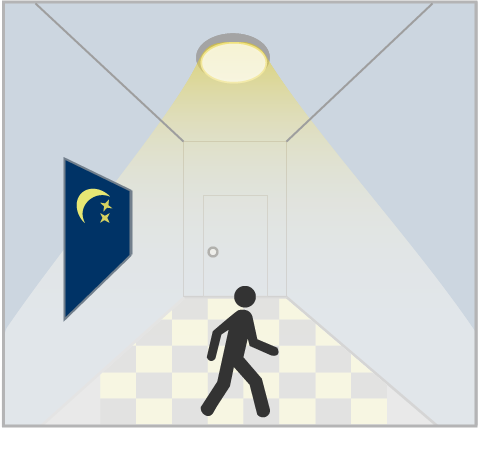

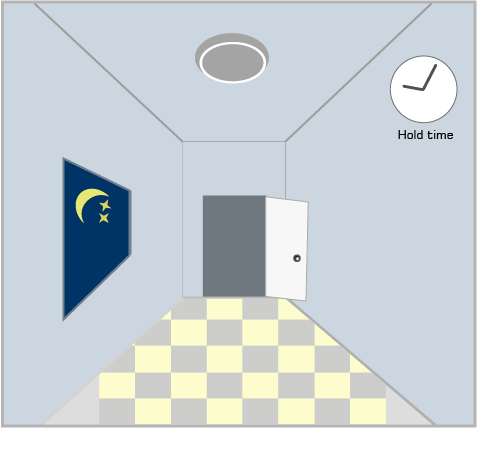

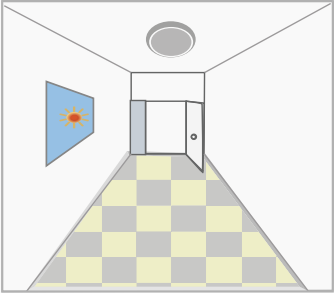

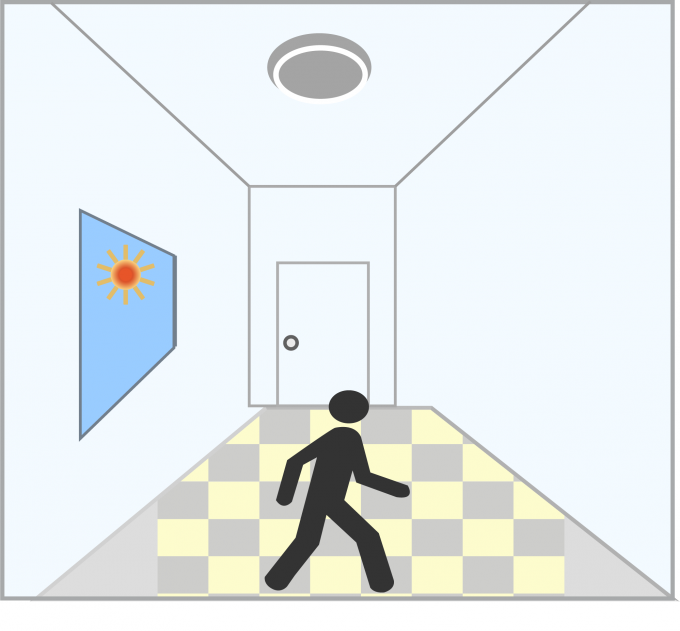

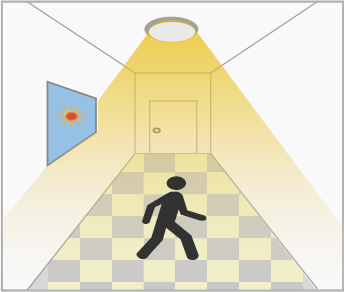

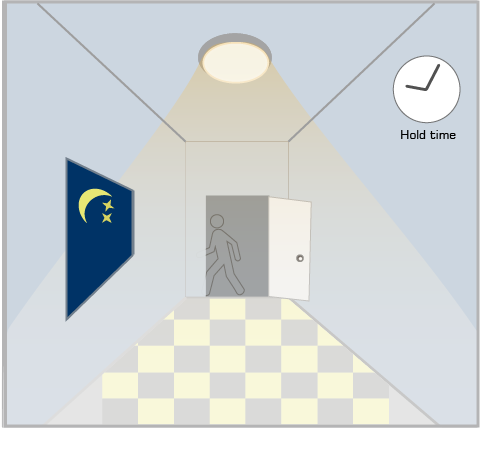

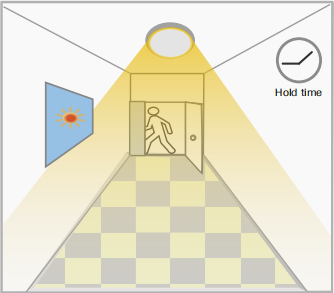

1. Función de encendido/apagado automático:

Luz encendida cuando detecta movimiento y se apaga después de que la gente se va por la noche. Aplicaciones: Pasillo, Escalera. El umbral de luz diurna se establece en "2 Lux, 10 Lux, 50 Lux".

Con suficiente luz diurna, incluso con luz diurna insuficiente, después de la última detección y la

cuando el movimiento detectado, luz cuando movimiento detectado, tiempo de retención actual transcurrido,

permanece apagado. luz encendida. luz apagada.

2. Sin función de luz diurna:

El umbral de luz diurna se configura en "Desactivar". La luz se enciende al detectar movimiento, después de que la gente se vaya, y se apaga después del período de espera. Aplicaciones: Lugares con poca luz, como estacionamientos en sótanos y pasos subterráneos.

Cuando se detecta movimiento, Después de que la gente se vaya Después de la última detección y

El sensor lo hará Enciende el Área de detección, la luz permanece el tiempo de retención actual

Luz al 100% de brillo. 100% de brillo transcurrido, luz apagada.

tiempo de espera.

3. Función de demostración: control regulable/función de pasillo

Con suficiente luz diurna, incluso con luz diurna insuficiente, después de la última detección la luz

cuando el movimiento detectado, luz cuando Si se detecta movimiento, la luz se atenuará.

permanece apagado. Luz encendida. Nivel de atenuación en espera

(10% o 30%) después del tiempo de espera

Después del período de espera,

Luz apagada.

Solicitud:

Notas de usuario:

1. Las microondas pueden penetrar paredes o vidrios con un espesor inferior a 20 cm y atenuarse si su espesor es superior a 20 cm.
2. El voltaje del controlador deberá ser estable y fluctuar dentro del 10%.
3. El área de detección se verá afectada por la velocidad de movimiento, la altura de montaje y el volumen del movimiento.
4. Realice la prueba en días soleados sin la pantalla de la lámpara, lo que afectará el valor de lux probado.

5. Configuración predeterminada de fábrica: área de detección 100 %/tiempo de espera 5 s/umbral de luz diurna desactivado/período de espera 0 s/nivel de atenuación en espera 10 %.
