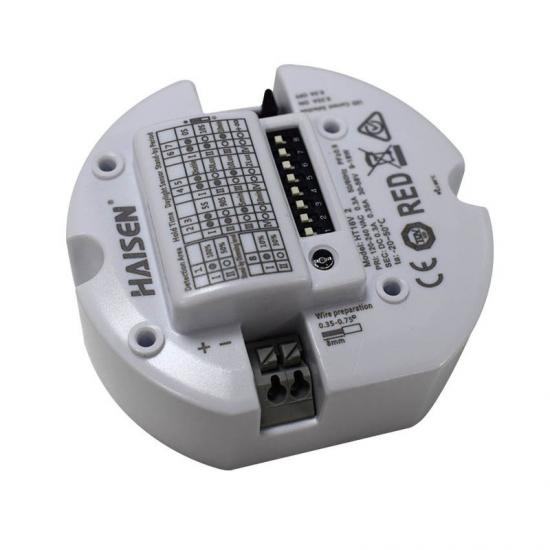

Interruptor regulador de intensidad con sensor de movimiento, frecuencia de 5,8 G, salida de sensor LED, potencia de 9-18 W

Interruptor regulador de intensidad con sensor de movimiento, frecuencia de 5,8 G, salida de sensor LED, potencia de 9-18 W

Características del sensor de movimiento regulable :

1. Sensor de movimiento de microondas de 5,8 G con función de atenuación.

2.El factor de potencia será igual o mayor a 0,9.

3.La potencia de salida del LED es de 9-18w.

4. Obtenga la certificación EMC, y el número de certificado es EN55015

5. Adecuado para luces de techo o mamparo.

6.Sensibilidad y fiabilidad

7.IP 20 y 3 años de garantía.

Datos técnicos del sensor de movimiento regulable :

Control de encendido/apagado Área de detección Tiempo de retención Sensor de luz diurna

Atenuación en modo de espera Corriente de salida en modo de espera

nivel Período

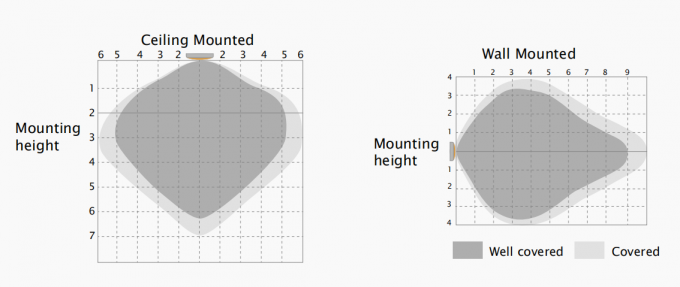

Área de detección del sensor de movimiento regulable :

El dispositivo indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

Altura de instalación típica 2,5-6M.

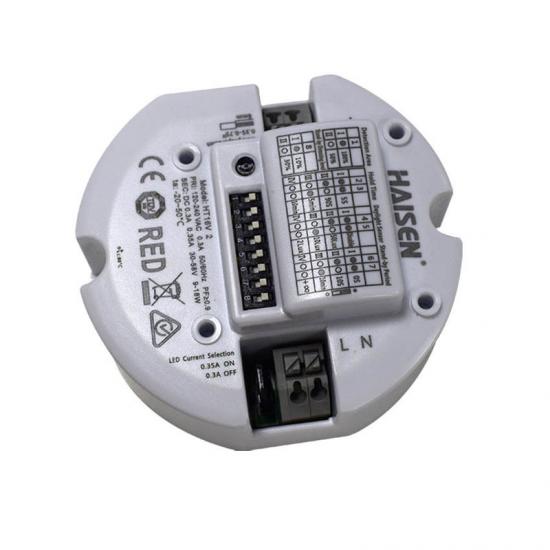

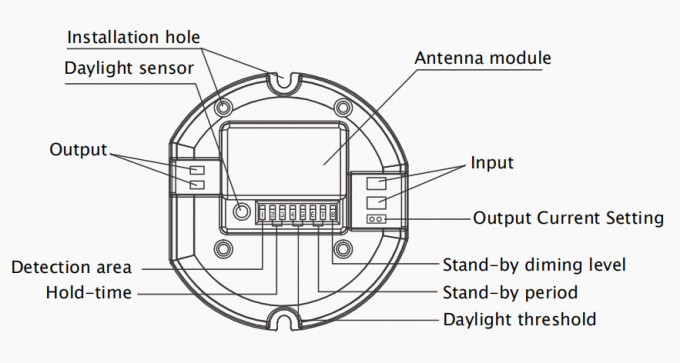

Estructura mecánica del sensor de movimiento regulable :

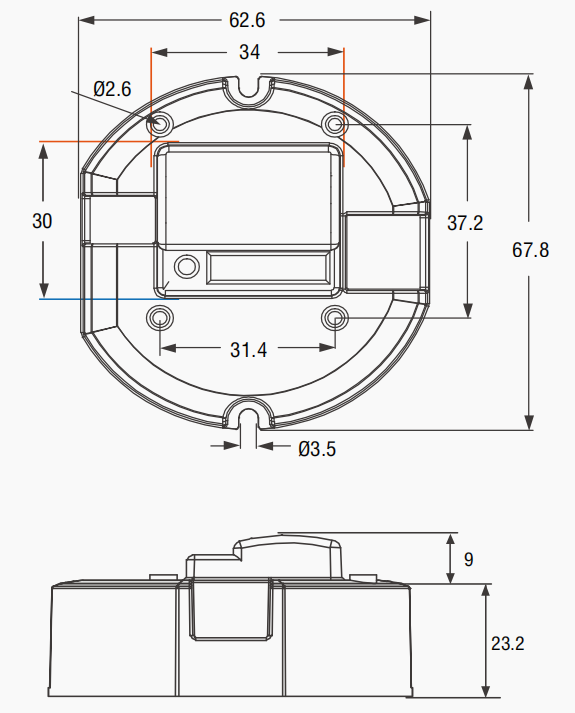

Dimensiones del sensor de movimiento regulable :

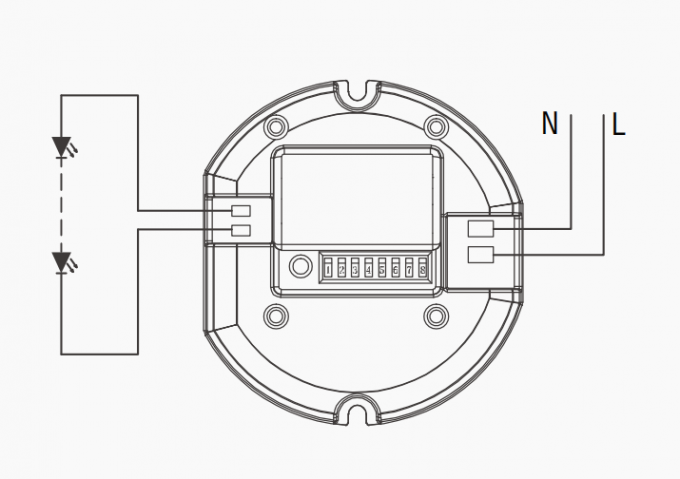

Diagrama de cableado del sensor de movimiento regulable :

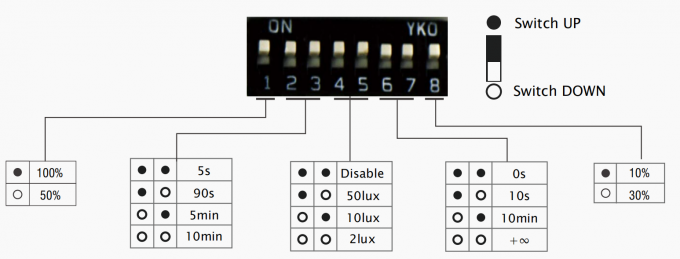

Configuración del sensor de movimiento regulable :

Marcando el código podrás configurar los parámetros que desees para conseguir el efecto deseado.

Área de detección: Tiempo de espera: Umbral de luz diurna: Periodo de espera: Periodo de espera:

En este ámbito, El período de Definición de El período de La definición El movimiento mantendrá la luz ambiental brillante; la luz mantendrá una salida baja Se detectará el 100% de brillo solo cuando la salida sea baja en el modo de espera. y capaz de hacerlo después de mover el brillo ambiental antes de su período.

El disparador de los objetos que salen es inferior al completo sensor.100% el ajuste preestablecido de detección específico apagado, Área de detección. Cantidad de lux, cuando está preestablecido. También se sabe que el sensor funcionará; como "∞", la luz

Tan fuerte como el presente, como siempre, mantenlo en sensibilidad. "desactivar", la salida baja del sensor si funcionará siempre que no haya movimiento en Detecta movimiento la detección Considerando el área y no brillo ambiental. apagar.

Método de instalación del sensor de movimiento regulable :

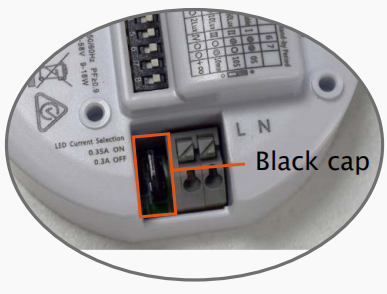

1.Configuración de corriente de salida:

Ajuste la corriente de 350 mA conectando la tapa negra. y tire para configurar con 300 mA, más opciones de requisitos actuales.

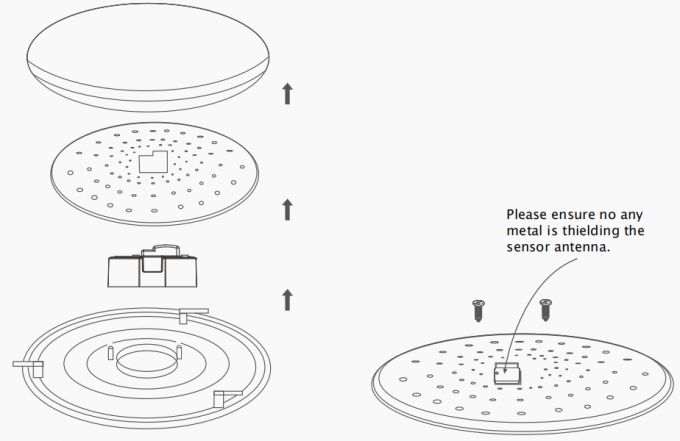

2.Instalación:

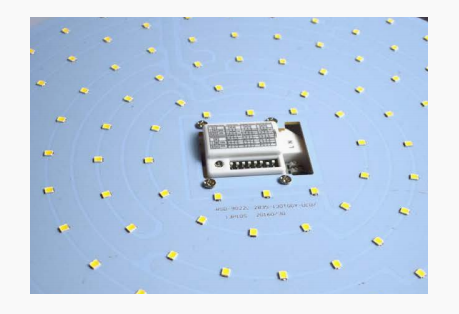

Se muestra el dibujo del producto terminado de instalación:

Solicitud del sensor de movimiento regulable :

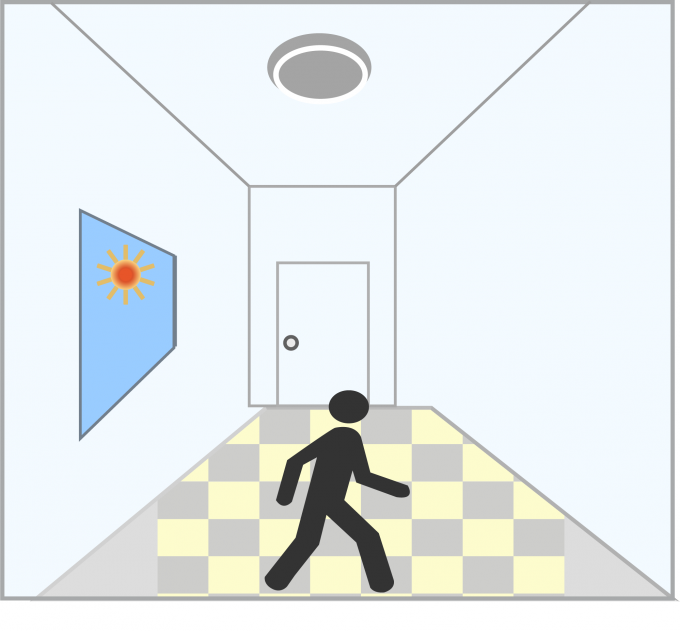

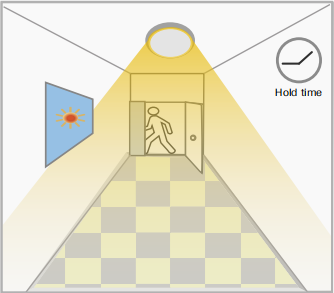

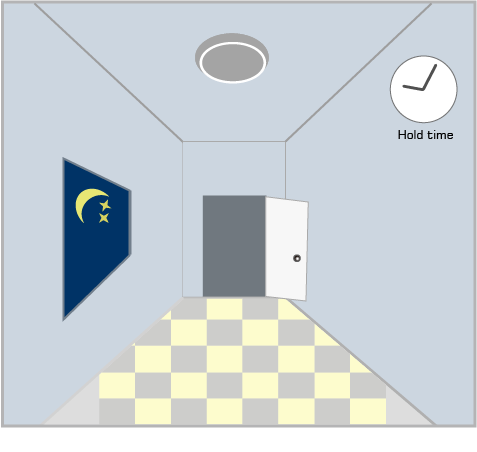

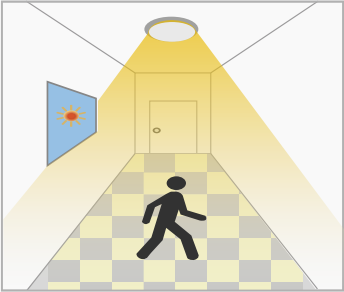

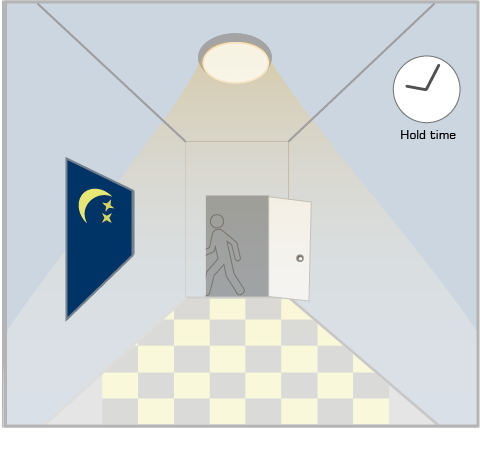

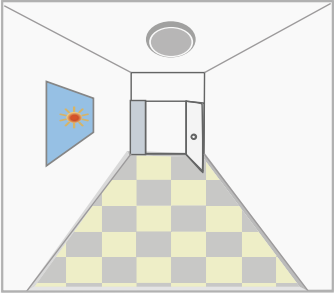

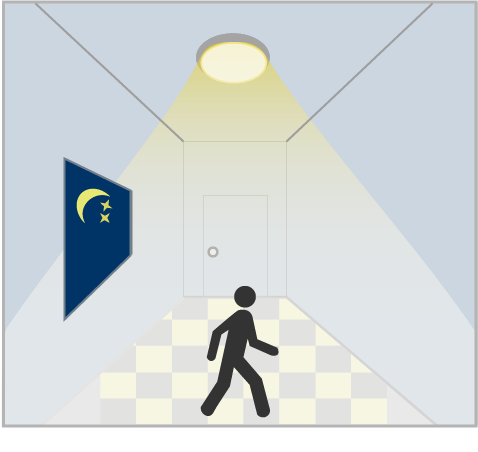

1. Función de encendido/apagado automático:

Luz encendida cuando detecta movimiento y se apaga después de que la gente se va por la noche. Aplicaciones: Pasillo, Escalera. El umbral de luz diurna se establece en "2 Lux, 10 Lux, 50 Lux".

Con suficiente luz diurna, incluso con luz diurna insuficiente, después de la última detección y la cuando el movimiento detectado, luz cuando movimiento detectado, tiempo de retención actual transcurrido, permanece apagado. luz encendida. luz apagada.

2. Sin función de luz diurna:

El umbral de luz diurna se configura en "Desactivar". La luz se enciende al detectar movimiento, después de que la gente se vaya, y se apaga después del período de espera. Aplicaciones: Lugares con poca luz, como estacionamientos en sótanos y pasos subterráneos.

Cuando se detecta movimiento, Después de que la gente se vaya Después de la última detección y El sensor lo hará Enciende el Área de detección, la luz permanece el tiempo de retención actual Luz al 100% de brillo. 100% de brillo transcurrido, luz apagada.

tiempo de espera.

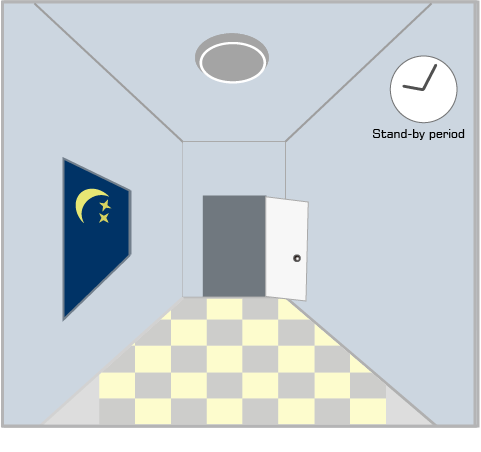

3. Función de demostración: control regulable/función de pasillo

Con suficiente luz diurna, incluso con luz diurna insuficiente, después de la última detección la luz cuando el movimiento detectado, luz cuando Si se detecta movimiento, la luz se atenuará. permanece apagado. Luz encendida. Nivel de atenuación en espera

(10% o 30%) después del tiempo de espera

Después del período de espera,

Luz apagada.

Solicitud del sensor de movimiento regulable :

Notas de usuario:

1. Las microondas pueden penetrar paredes o vidrios con un espesor inferior a 20 cm y atenuarse si su espesor es superior a 20 cm.
2. El voltaje del controlador deberá ser estable y fluctuar dentro del 10%.
3. El área de detección se verá afectada por la velocidad de movimiento, la altura de montaje y el volumen del movimiento.
4. Realice la prueba en días soleados sin la pantalla de la lámpara, lo que afectará el valor de lux probado.

5. Configuración predeterminada de fábrica: área de detección 100 %/tiempo de espera 5 s/umbral de luz diurna desactivado/período de espera 0 s/nivel de atenuación en espera 10 %.
