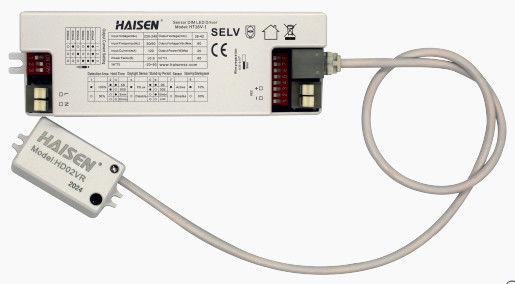

Sensor de movimiento por microondas con detección de luz natural y salida de corriente constante

Marca:
HAISEN
Artículo no.:
HT30V-I
Orden (Moq):
100PCS
Pago:
L/C, T/T, Western Union
Origen del producto:
China

Contáctenos

Detalle del producto

Salida de corriente constante Función de detección de luz diurna Sensor de movimiento

Características del sensor:

1. Sensor de movimiento de microondas de 5,8 GHz con función regulable.

2. Adecuado para luces Tri-Proof, luces de listones y luces de panel.

3. Versión separada, instalación flexible.

5. Salida de corriente constante.

5. 3 años de garantía.

Descripción del producto del sensor:

Voltaje de funcionamiento	220-240 V CA 50 Hz/60 Hz
Energía en espera	≤1 W (230 V CA)
Distorsión armónica total	<20%
Factor de potencia	≥0,9
Eficiencia	≥82% (máx.)
Frecuencia de microondas	5,8 GHz ± 75 MHz
Potencia de microondas	<0,3 mW
Modo de configuración de funciones	Interruptor DIP/Control remoto
Certificado	CE RoHS
Temperatura de trabajo	-20°C~+50°C
Grado de protección IP	IP 20

Área de detección de control de encendido/apagado Tiempo de retención Umbral de luz diurna Garantía de 3 años

Periodo de espera Nivel de atenuación en espera Control remoto Corriente opcional

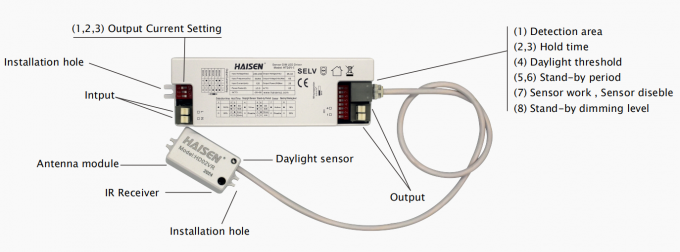

Estructura mecánica del sensor de movimiento:

Área de detección	50%/100%
Tiempo de espera	5 s/90 s/3 min/10 min
Umbral de luz diurna	15 Lux/Desactivar
Nivel de atenuación en espera	10%/30%
Período de espera	0 s/30 s/10 min/+∞
Traducción de esquemas	Interacción

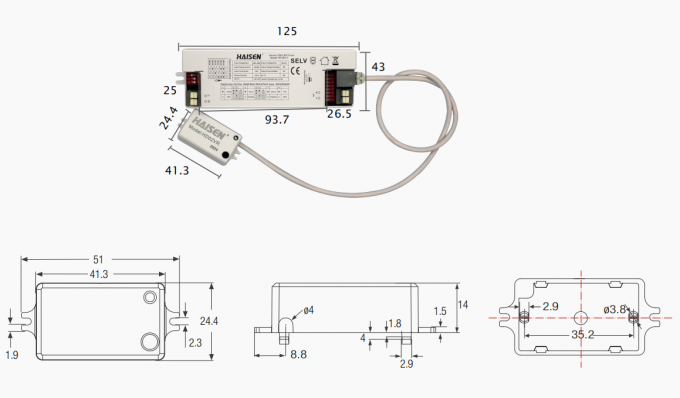

Dibujo dimensional (Unidad: mm) del sensor de movimiento:

HD01VR-4 Diámetro del cable 4 mm, versión estándar Longitud del cable 480 ± 10 mm (se puede personalizar).

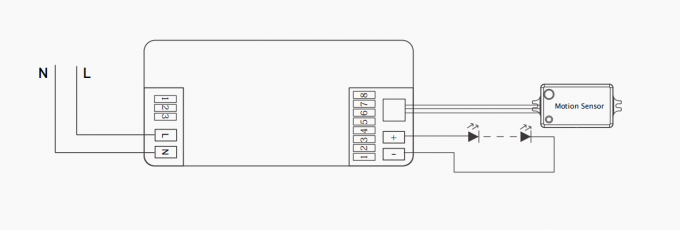

Diagrama de cableado del sensor de movimiento:

Corriente de entrada	0,15 A (máx.)
Potencia de entrada	30 W (máx.)
Voltaje de salida	28 V ~ 42 V CC
Corriente de salida	450 mA/500 mA/550 mA/600 mA ± 5%
Método de control de salida	Apagar/atenuar

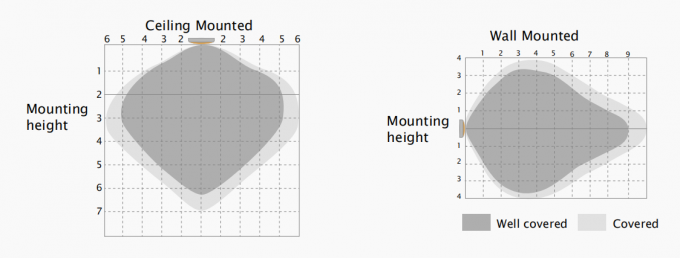

Cobertura de detección del sensor de movimiento:

Esta cifra indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

Altura de instalación típica 2,5-6 m

Rango de detección	Radio 4-7 m/13,12-22,96 pies
Ángulo de detección	≤150 ° (sin cristal)
Altura de montaje	2,5-6 m/8,2-19,68 pies (montado en el techo)

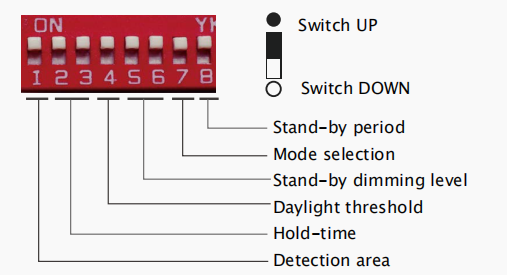

Configuración :

Área de detección(1)		En esta zona se detectará movimiento y se podrá activar el sensor. 100% El área de detección también se conoce como sensibilidad fuerte.
Tiempo de espera (2,3)		El período en el que la luz mantiene el 100% de brillo después de que los objetos en movimiento salen de la área de detección.
Umbral de luz diurna (4)		Definición del brillo ambiental; sólo cuando el brillo ambiental es menor que la cantidad de lux específica preestablecida, el sensor funcionará; cuando está preestablecido como "desactivar", el sensor funciona cada vez que detecta movimiento independientemente del ambiente brillo.
Nivel de atenuación en espera (5,6)		La definición de baja producción en el período de espera.
Selección de modo (7)		El modo sensor está activado cuando el interruptor DIP está hacia arriba; el modo sensor está desactivado cuando el interruptor DIP está hacia arriba. está abajo
Periodo de espera(8)		El período en que la luz mantiene una salida baja antes de apagarse por completo. Cuando Está preestablecido como "∞", la luz siempre se mantiene con una salida baja si no hay movimiento en el área de detección y no se apaga.

Solicitud:

1. Función de encendido/apagado automático:

La luz se enciende al detectar movimiento y se apaga al salir la gente por la noche. Aplicaciones: Pasillo, escalera.

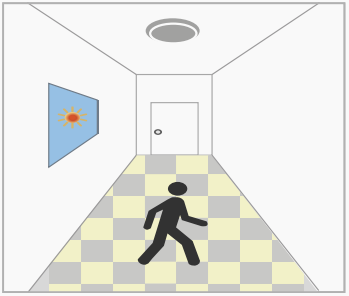

	Con suficiente luz diurna, incluso cuando se detecta movimiento, la luz permanece apagada.

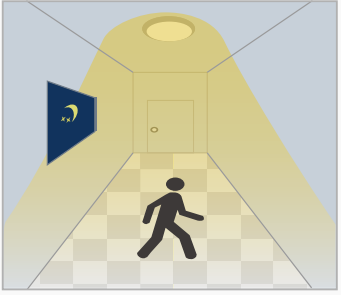

	Si no hay suficiente luz natural y se detecta movimiento, la luz se enciende.
	Después de la última detección y transcurrido el tiempo de retención actual, la luz se apaga.

2. Sin función de luz diurna

El umbral de luz diurna se establece en "Desactivar".

La luz se enciende cuando detecta movimiento, después de que la gente se va, la luz se apaga después del período de espera.

Si el tiempo de espera es +∞, la lámpara se apaga y espera el próximo disparo de microondas en el estado de brillo de espera.

	Tan pronto como alguien pase el área de detección, la luz se encenderá automáticamente.

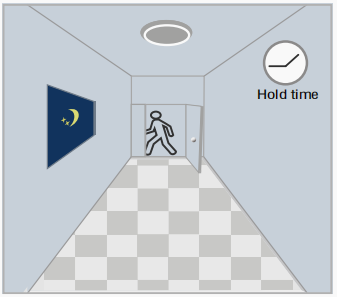

	Cuando la persona sale del área de detección, el sensor entra en el tiempo de retardo, mientras se mantiene La luz en la habitación debe ser 100% brillante. Grados.
	Después del tiempo de retardo, nadie pasa por el área de detección, el sensor ingresa al período de espera y la luz se atenúa.
	Después del período de espera, no pasa nadie por el área de detección y la luz se apaga.

3. Demostración de funciones: Función de pasillo

	Cuando la luz ambiental sea suficiente, la luz no se encenderá cuando alguien camine en el área de detección.
	Cuando la luz ambiental es insuficiente, el área de detección detecta que alguien pasa por la luz y la enciende.
	Al finalizar el tiempo de retardo, nadie pasa por la zona de inducción y la luz se apaga, entrando en el estado de tiempo de espera.
	Al final del período de espera, cuando los sensores ya no detectan movimiento, las luces se apagan automáticamente.

Atención:

1. Lea atentamente las instrucciones antes de utilizar este producto y consérvelas en un lugar visible para todos los usuarios. leer en cualquier momento

2. El sensor debe ser instalado por un electricista calificado y asegúrese de que la energía esté apagada antes de... instalación.

3. Nos reservamos el derecho de modificar cualquier texto, imagen o parámetro técnico necesario que sea incorrecto.

4. Cualquier modificación no autorizada está prohibida, de lo contrario todas las garantías serán inmediatamente inválidas.

Precauciones de instalación:

1. El sensor de microondas se puede instalar en cualquier lámpara excepto en aquella que tiene carcasa completamente metálica.

2. La superficie detectada no puede ser protegida por objetos metálicos.

3. Asegúrese de que el módulo de microondas esté completamente expuesto al exterior.

4. La superficie de detección del módulo sensor se instalará orientada hacia el área de detección.

5. Debe mantenerse alejado del conductor para evitar la generación de interferencias y el parpadeo de las lámparas.

6. El cableado debe realizarse estrictamente de acuerdo con el diagrama de cableado para evitar cortocircuitos.

Entorno de aplicación:

1. Adecuado para instalación en interiores para evitar activaciones falsas debido a factores externos como lluvia, viento o balanceo de árboles.

2. No se instalará en lugares con cuatro refugios metálicos y espacios pequeños (como techos de hierro galvanizado).

3. Se debe tener en cuenta la instalación para evitar una activación falsa causada por la vibración de la propia lámpara.

4. No se debe instalar cerca de máquinas grandes en funcionamiento, como ventiladores o ventiladores de techo, para evitar activaciones falsas causadas por la máquina. vibración.

Notas de usuario:

1. Las microondas pueden penetrar paredes o vidrios con un espesor inferior a 20 cm y atenuarse si su espesor es superior a 20 cm.

2. El voltaje del controlador deberá ser estable y fluctuar dentro del 10%.

3. El área de detección se verá afectada por la velocidad de movimiento, la altura de montaje y el volumen de movimiento.

4. Realice la prueba en días soleados sin la pantalla de la lámpara, lo que afectará el valor de lux probado.
