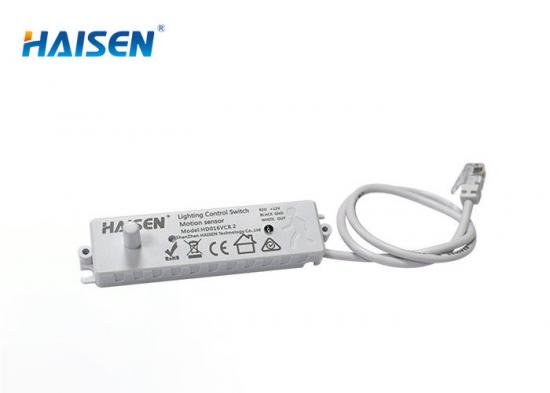

Sensor de microondas de 5,8 GHz y 12 V CC con antena de varilla e interruptor DIP de 9 posiciones

HD016VCRH 2 es un sensor de movimiento de microondas de 12 voltios de CC de diseño súper compacto y delgado con una antena de varilla para instalarse fácilmente dentro de la luz LED. Detector de movimiento de atenuación de 1-10 V con interruptor DIP para configurar todos los parámetros y también admite configuraciones de control remoto.

Marca:
HAISEN
Artículo no.:
HD016VCR 2
Orden (Moq):
100PCS
Pago:
L/C, T/T, Western Union
Origen del producto:
China

Contáctenos

Detalle del producto

Sensor de movimiento compacto de 12 V CC, sensor de microondas de 5,8 GHz, antena de varilla con 9 interruptores DIP

HD016VCRH 2 tiene un diseño súper compacto y delgado. Sensor de movimiento de microondas de 12 voltios CC con una antena de varilla para instalar fácilmente dentro de la luz LED. Detector de movimiento de atenuación de 1-10 V con interruptor DIP para configurar todos los parámetros y también admite configuraciones de control remoto.

Características:

1. Voltaje de funcionamiento de 12 V CC con función de atenuación de 1 a 10 V

2. Enciende, sube, baja y apaga automáticamente la luz LED cuando detecta movimiento o no detecta movimiento.

3. Con módulo de antena de varilla, se instala fácilmente en el interior de luces lineales y de triple prueba con un hueco muy pequeño.

4,5 años de garantía

5. Con 9 teclas de interruptor DIP, proporciona más opciones para el tiempo de retención, el área de detección, el período de espera, el nivel de atenuación en espera y el umbral de luz diurna.

6. Apague la luz o atenúe la luz a un brillo más bajo, como 10%, 20% y similares, cuando no haya movimiento para ahorrar energía y cumplir un papel de sostenibilidad.

7. IP20

8. Certificado CE/RoHs

Presupuesto:

Seguridad y compatibilidad electromagnética	Aprobación	CE, ROHS
Parámetros del sensor	Temperatura de funcionamiento	-20°C~+60°C
	Umbral de luz diurna	2Lux/10Lux/50Lux/Desactivar
	Ángulo de detección	30°-150°
	Área de detección	50%100%
	Período de espera	0 s/30 s/20 min/+∞
	Nivel de atenuación en espera	10%/20%/ 30%/50%
	Energía en espera	<0,5 W (en espera)
	Tiempo de espera	5 s/30 s/1 min/10 min
	Altura de montaje	Máx. 4 m/13,12 pies
	Rango de detección	Máx. 10 m/32,8 pies
Parámetros inalámbricos	Frecuencia de microondas	5,8 GHz ±75 MHz
Parámetros inalámbricos	Potencia de microondas	<0,3 mW
Aporte	Voltaje de funcionamiento	12 VCC
Aporte	Corriente de funcionamiento	≤25 A (máx.)
Otros	Requisitos de embalaje	Paquete de burbujas, papel plano, cartón exterior.
	Instalación	Instalado en el interior de las lámparas
	Garantía	5 años
	Clasificación IP	IP 20
	Tiempo de vida	50000 horas

ON/OFF Sensor de luz diurna Área de detección Tiempo de retención Garantía 5 años

período de espera atenuación en espera

nivel

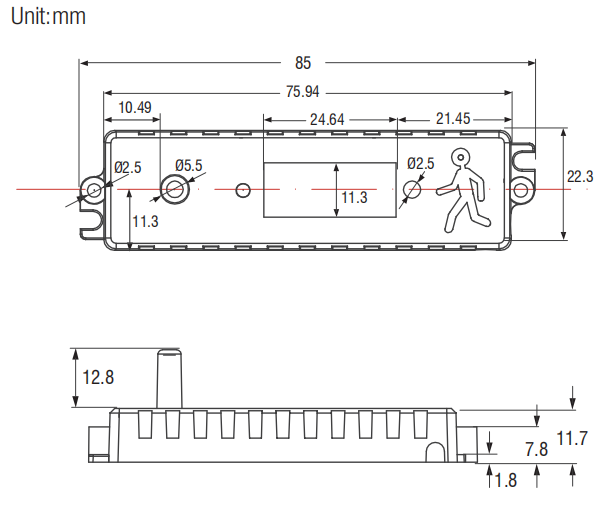

Dimensiones:

La antena de varilla permite una detección confiable y evita disparos falsos cuando el sensor está integrado en la parte posterior de la placa LED de metal.

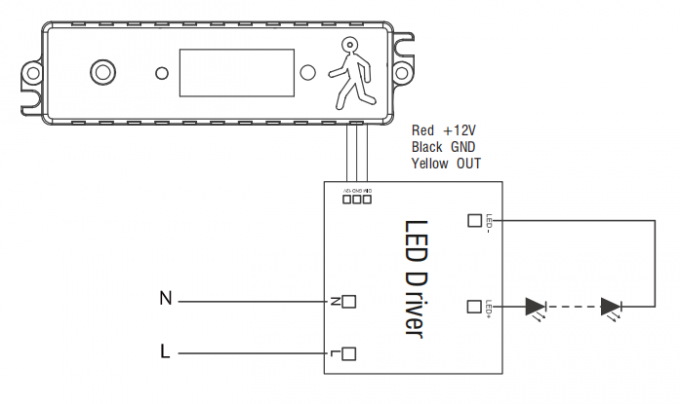

Diagrama de cableado:

Tres líneas de control para conectar con el controlador LED:

ROJO es para conectar con +12 V

NEGRO es para conectar con GND

AMARILLO es para conectar con OUT

Cobertura de detección:

El alcance máximo de detección será de 12 m (39,36 pies) para montaje en techo con una altura máxima de montaje de 2,5 a 4 m (8,2 a 13,12 pies).

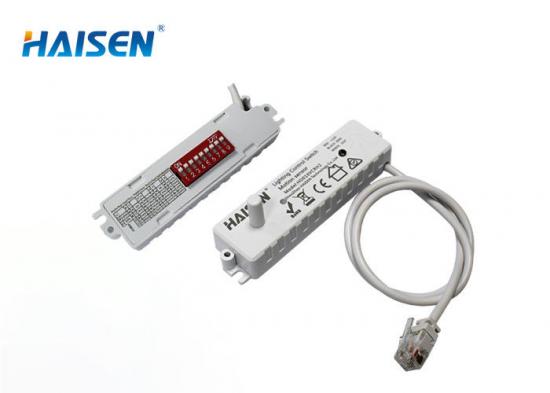

Configuración de conmutación DIP:

Área de detección (sensibilidad)

	1
Ⅰ	EN	100%
II	-	50%

En esta área se detectará movimiento y se podrá activar el sensor.

El área de detección del 100% también se conoce como sensibilidad fuerte.

Tiempo de espera

	2	3
Ⅰ	EN	EN	5 segundos
II	EN	-	años 30
III	-	EN	1 minuto
IV	-	-	10 minutos

El período de luz

Manteniendo el brillo al 100% después de mover objetos

abandonar el área de detección.

Umbral de luz diurna

	4	5
Ⅰ	EN	EN	Desactivar*
II	EN	-	50 Lux
III	-	EN	10 lux
IV	-	-	2 Lux

*Desactivar significa que el sensor de luz diurna no funciona.

El sensor encenderá la luz una vez que se detecte movimiento, independientemente del nivel de luz ambiental.

Definición del ambiente Brillo; solo cuando el brillo ambiental es menor que la cantidad de lux específica preestablecida, el sensor funcionará; cuando está preestablecido como "deshabilitar", el sensor funciona cada vez que detecta movimiento independientemente del ambiente. brillo.

Período de espera

	6	7
Ⅰ	EN	EN	0s
II	EN	-	años 30
III	-	EN	20 minutos
IV	-	-	+∞

El periodo en que la luz mantiene una intensidad baja antes de apagarse por completo. Con el valor predefinido "∞", la luz siempre mantiene una intensidad baja si no hay movimiento en el área de detección y no se apaga.

Nivel de atenuación en espera

	8	9
Ⅰ	EN	EN	10%
II	EN	-	20%
III	-	EN	30%
IV	-	-	50%

La definición de baja producción en el período de espera.

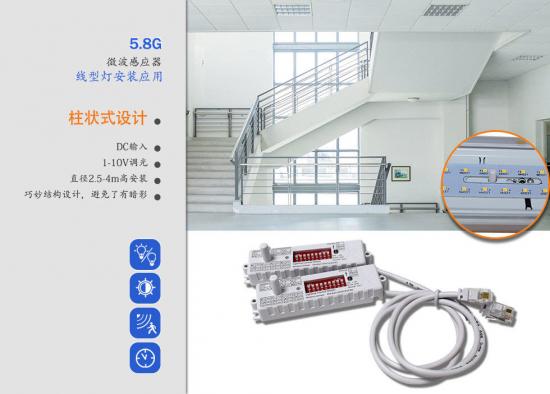

Solicitud:

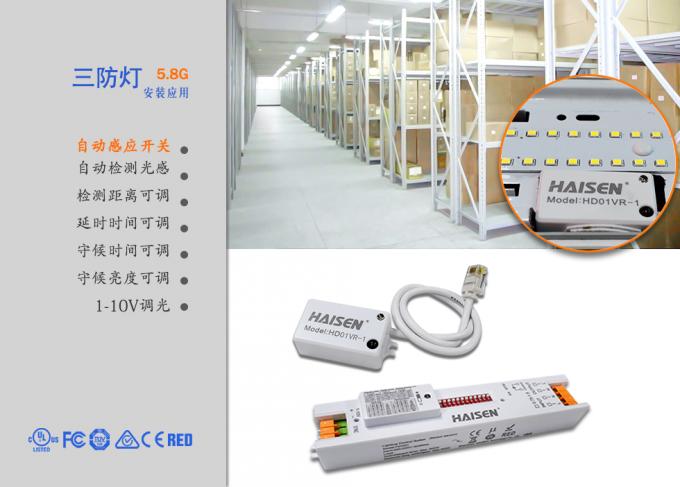

Puede penetrar la mayoría de los materiales como vidrio, plástico y similares, pero también metal, lo que lo hace muy utilizado para luces de techo, luces de triple prueba y luces de panel en diferentes ocasiones, como estacionamientos, producción, campo industrial, etc.
