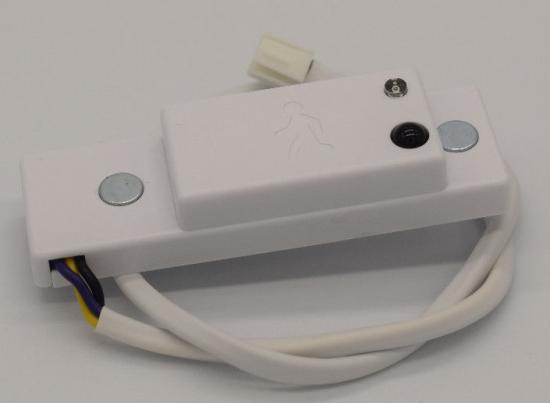

Sensor de movimiento CC regulable de 10,5 a 15 V, longitud del cable de 60 mm, tamaño compacto

Contáctenos

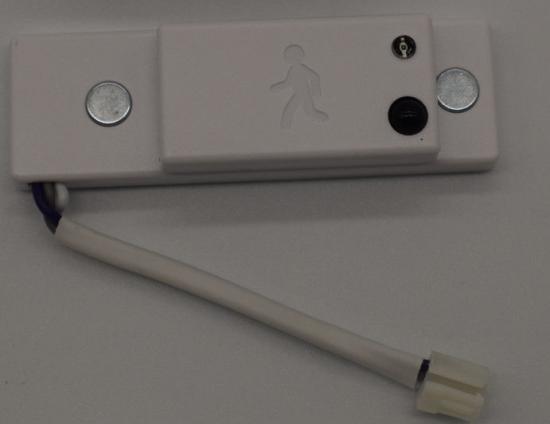

Sensor de movimiento de CC regulable de tamaño compacto con entrada de 10,5-15 V CC y longitud del cable de 60 mm.

Características del sensor:

1. Salida: sensor de atenuación de 0-10 V; Corriente de funcionamiento ＜30 mA;

2. Ángulo de detección de 360° cuando se monta en el techo;

3. Opciones de área de detección estrecha/ancha;

5. Temperatura de trabajo de -40 ~ 80 ℃ para soportar diferentes entornos;

5. Tamaño del sensor 66*20,5*12,1 mm

6. Con conector para facilitar la conexión con el controlador LED. Ahorra tiempo.

Descripción del producto del sensor:

Garantía	5 años
Energía en espera	≤0,5 W
Corriente de funcionamiento	<30 mA ± 5 %
Método de control	DIM/1-10V / control remoto
Frecuencia de microondas	5,8 GHz ± 75 MHz
Voltaje de funcionamiento	10,5-15 V CC (corriente de alimentación > 50 mA)
Potencia de microondas	<0,3 mW
Grado de protección IP	IP 20
Temperatura de funcionamiento	-40 °C ~ +80 °C

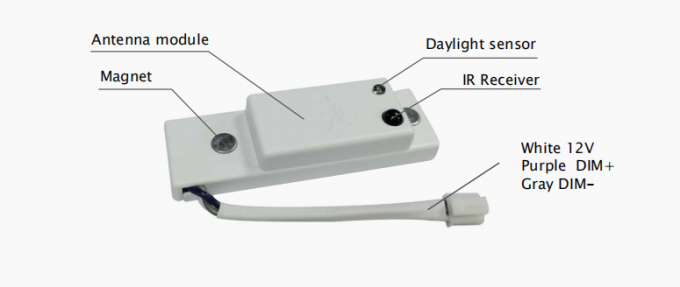

Estructura mecánica del sensor de movimiento:

Área de detección	Estrecho/Ancho
Tiempo de espera	30 s/1 min/2 min/5 min
Umbral de luz diurna	50 Lux/Desactivar
Período de espera	0 s/1 min/5 min/∞
Nivel de atenuación en espera	10%/30%

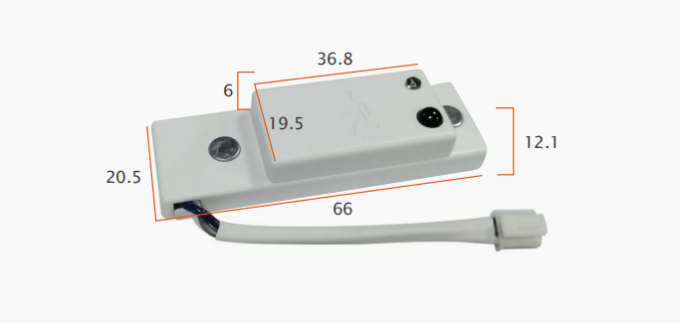

Dibujo dimensional (Unidad: mm) del sensor de movimiento:

Tamaño compacto adecuado para todo tipo de lámparas.

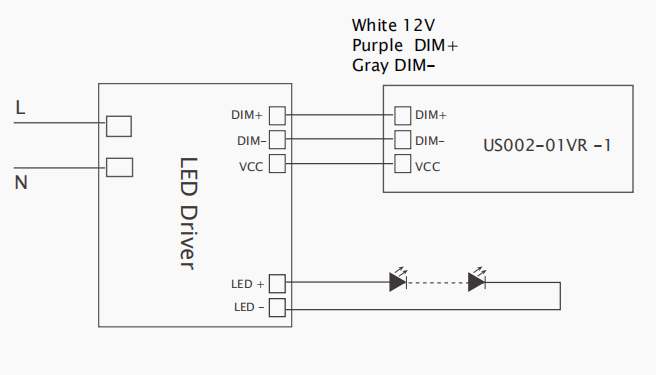

Diagrama de cableado del sensor de movimiento:

Método de control	Encendido/apagado/atenuación 1-10 V/control remoto
Frecuencia de microondas	5,8 GHz ± 75 MHz
Voltaje de funcionamiento	10,5-15 V CC (corriente de alimentación > 50 mA)
Color del cable	Blanco: 12 V, Morado: Tenue+, Gris: Tenue-

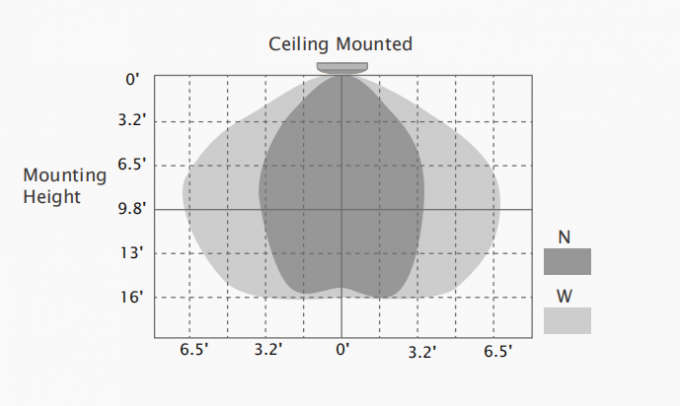

Cobertura de detección del sensor de movimiento:

Esta cifra indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

Altura de montaje	4,8 m/15,74 pies (montado en el techo)
Rango de detección	W: +/-5' de radio; N: +/-2,5' (montado en el techo)
Ángulo de detección	360° (montado en el techo); <150° (montado en la pared)
Detección de movimiento	0,5~1,5 m/s

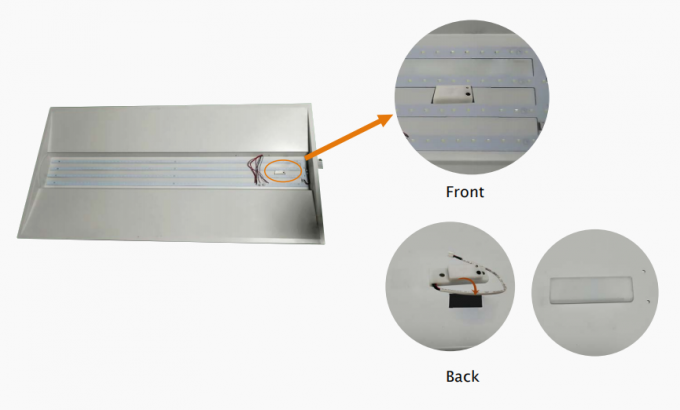

Instalación de sensor de movimiento DC:

Conector de 3 pines, enchufe y clavija, muy fácil de instalar y fácil de usar por el cliente final.

Precauciones de instalación del sensor de movimiento	1. El sensor de microondas se puede instalar en cualquier lámpara excepto en aquella que tiene carcasa completamente metálica.
	2. La superficie detectada no puede ser protegida por objetos metálicos.
	3. Asegúrese de que el módulo de microondas esté completamente expuesto al exterior.
	4. La superficie de detección del módulo sensor se instalará orientada hacia el área de detección.
	5. Debe mantenerse alejado del conductor para evitar la generación de interferencias y el parpadeo de las lámparas.
	6. El cableado debe realizarse estrictamente de acuerdo con el diagrama de cableado para evitar cortocircuitos.
