Entrada de CC Tamaño compacto Fácil de instalar Función regulable Sensor

Características del sensor:

1. Salida: 5 V PWM (Gradiente)

2. Con una frecuencia de 5,835 GHz a 5,875 GHz, no hay interferencias con Internet 5G.

3. Diámetro máximo de detección de 10 m con altura máxima de montaje de 4,5 m

5. Todos los datos se prueban a una velocidad de movimiento de 0,5 a 1 m/s.

5. Tamaño súper compacto de 46 x 24,4 x 14,5 mm , adecuado para todo tipo de luz LED

6. 10 niveles de ajuste de brillo (10% por cada pulsación)

Descripción del producto del sensor:

Método de control	Encendido/apagado / PWM de 5 V (Gradiente)
Frecuencia de microondas	5.835 GHz-5.875 GHz
Voltaje de funcionamiento	7-12 VCC
Energía en espera	≤0,5 W
Paquete	Paquete de burbujas, compartimentos de cartón
Corriente de funcionamiento	<30 mA ± 5 %
Potencia de microondas	<0,3 mW
Grado de protección IP	IP 20
Temperatura de funcionamiento	-20°C~+60°C
Garantía	5 años

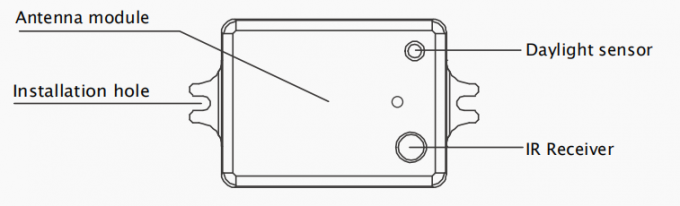

Estructura mecánica del sensor de movimiento:

Área de detección	Muy cerca/Cerca/Medio/Lejos
Tiempo de espera	APAGADO/30 s/10 min/30 min
Umbral de luz diurna	APAGADO/ Nublado/ Anochecer/ Noche
Período de espera	APAGADO/30 s/10 min/30 min
Nivel de atenuación en espera	Observaciones: El nivel de atenuación en espera está predeterminado en la mitad del brillo del tiempo de espera. La luz se atenúa gradualmente hasta apagarse.

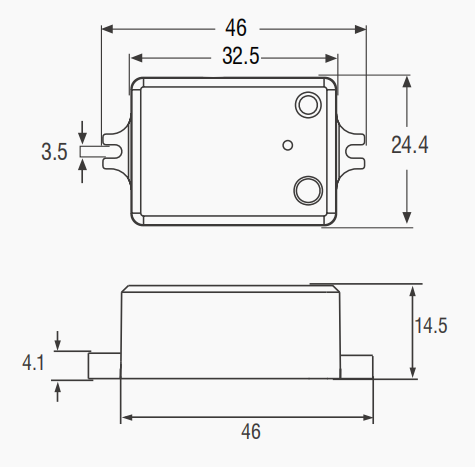

Dibujo dimensional (Unidad: mm) del sensor de movimiento:

Tamaño compacto adecuado para todo tipo de lámparas.

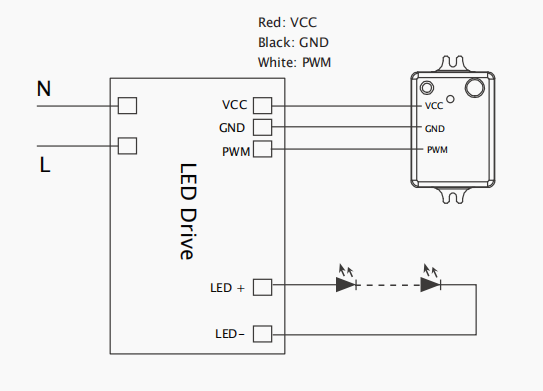

Diagrama de cableado del sensor de movimiento:

Método de control	Encendido/apagado / PWM de 5 V (Gradiente)
Frecuencia de microondas	5.835 GHz-5.875 GHz
Voltaje de funcionamiento	7-12 VCC
Color del cable	Rojo: VCC, Negro: GND, Blanco: PWM

Cobertura de detección del sensor de movimiento:

Altura de instalación típica 2-3m

Esta cifra indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

Altura de montaje	Máx. 4,5 m/14,76 (montado en el techo)
Rango de detección	Máx.ø10 m/32,8 pies (montado en el techo)
Ángulo de detección	30°~150°
Detección de movimiento	0,5~1,5 m/s

Instalación de sensor de movimiento DC:

Conector de 3 pines, enchufe y clavija, muy fácil de instalar y fácil de usar por el cliente final.

Precauciones de instalación del sensor de movimiento	1. El sensor de microondas se puede instalar en cualquier lámpara excepto en aquella que tiene carcasa completamente metálica.
	2. La superficie detectada no puede ser protegida por objetos metálicos.
	3. Asegúrese de que el módulo de microondas esté completamente expuesto al exterior.
	4. La superficie de detección del módulo sensor se instalará orientada hacia el área de detección.
	5. Debe mantenerse alejado del conductor para evitar la generación de interferencias y el parpadeo de las lámparas.
	6. El cableado debe realizarse estrictamente de acuerdo con el diagrama de cableado para evitar cortocircuitos.
