Sensor de movimiento de microondas con diseño de antena de varilla y capacidad de conmutación máxima de 100 W

Sensor de movimiento de microondas con diseño de antena de varilla y capacidad de conmutación máxima de 100 W

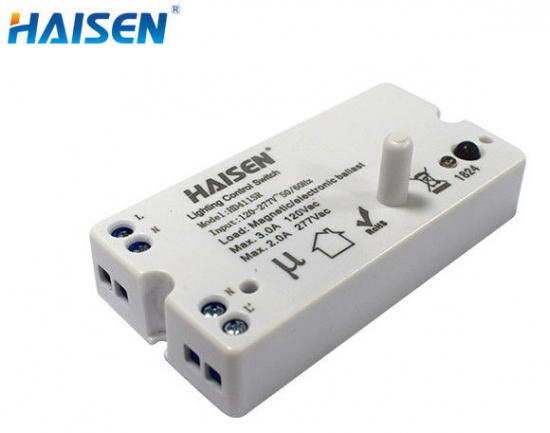

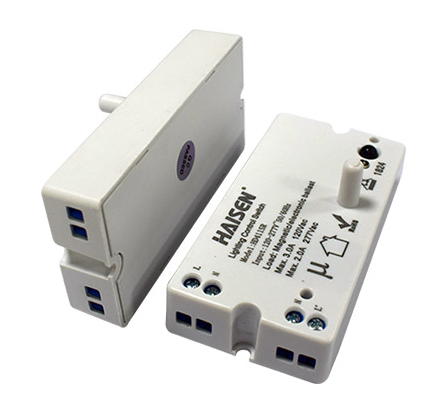

HD411SR- Sensor de movimiento de microondas de encendido y apagado con IP20 y diseño de antena de varilla para instalación incorporada, alcance máximo de 14 M x altura de 4 M, voltaje de funcionamiento de 120-277 VCA para luz de panel/luz de techo/luz de triple prueba.

Características:

• Configuración del control remoto HD411SR.
• Sensor de interruptor ON/OFF para controlar la luz LED automáticamente
• Tamaño de antena de varilla de 76,9 x 39,9 x 27,7 mm.
• Diseño de bucle de entrada y bucle de salida para una fácil instalación.
• El área de detección, el tiempo de retención y el sensor de luz diurna se pueden seleccionar mediante el control remoto.
• Microondas de alta frecuencia de 5,8 GHz.
• Terminal a presión de 4 polos (L, N, N, L′), fácil montaje.

Descripción detallada del producto

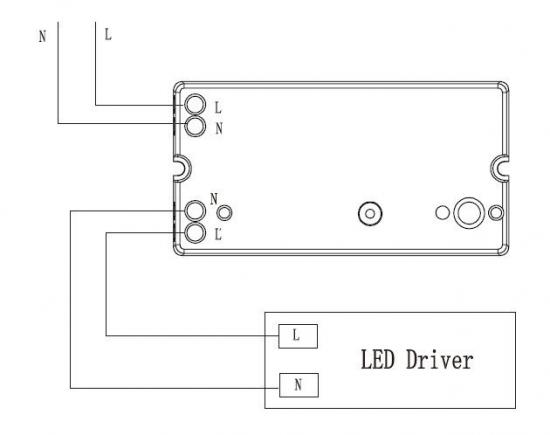

Diagrama de cableado

Terminal a presión de 4 polos (L, N, N, L′), fácil montaje.

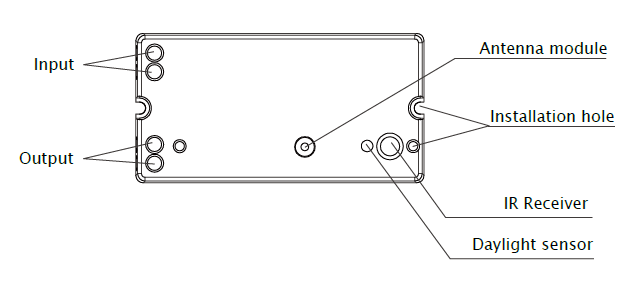

Estructura mecánica (mm)

Con módulo de antena de varilla, fácil de instalar dentro de la luminaria;

Con orificio de instalación existente, se fija fácilmente al tablero de iluminación;

Con receptor IR, se puede configurar a través de nuestro control remoto general ON/OFF;

Con detector de luz diurna, el HD411SR tiene función de luz diurna además de la función de detección de movimiento.

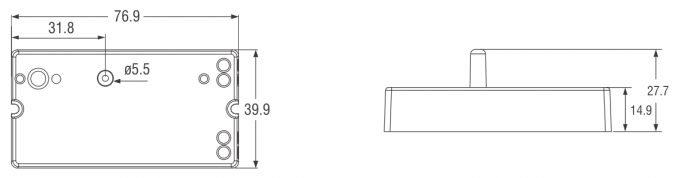

Dimensión (mm):

Con un diseño más delgado, se puede fijar dentro de la luz del techo o del panel de luz.

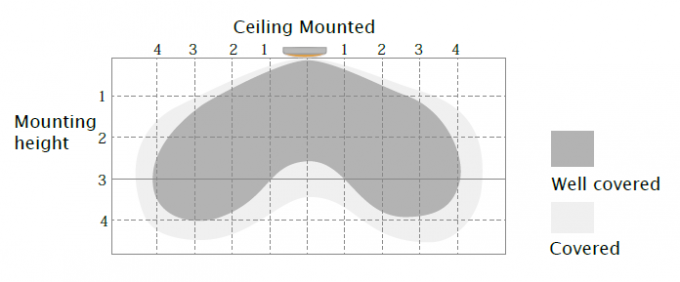

Cobertura de detección

Con el módulo de antena de varilla, habría un área de detección cegada justo debajo del centro de la luz.

Será mejor montarlo en el techo en lugar de en la pared.

Altura de instalación típica 2,5-4 m
Esta cifra indica la distancia máxima a la altura de montaje más alta con una sensibilidad del 100%.

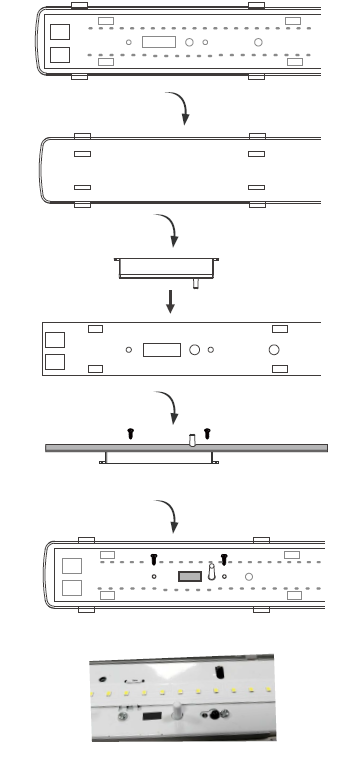

Método de instalación

Con un diseño más delgado y un módulo de antena de varilla, se puede instalar fácilmente dentro de muchas estructuras diferentes de accesorios de iluminación abriendo solo un orificio muy pequeño.

Demostración de la aplicación

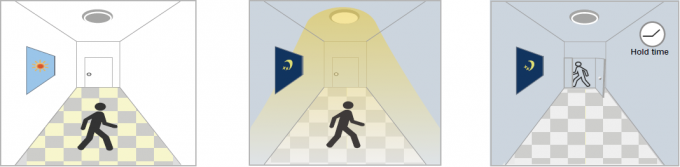

1. Función de encendido y apagado automático

La luz se enciende al detectar movimiento y se apaga al salir la gente por la noche. Aplicaciones: Pasillo, escalera.

Con suficiente luz diurna, Con luz diurna insuficiente, Después de la última detección
Incluso cuando hay movimiento Cuando se detecta movimiento y se mantiene la posición actual
detectado, la luz permanece Luz encendida. Tiempo transcurrido, luz apagada.
APAGADO.

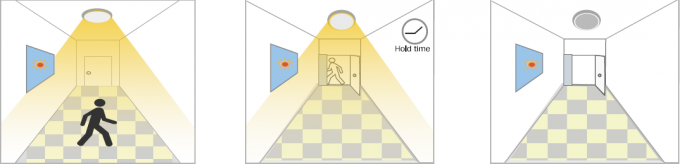

2. Sin función de luz diurna

El umbral de luz diurna se establece en "Desactivar".
La luz se enciende cuando detecta movimiento, después de que la gente se va, la luz se apaga después de mantener el tiempo encendido.
Aplicaciones: Lugares oscuros como estacionamientos subterráneos y pasos subterráneos.

Cuando el movimiento es Después de que las personas se van Después de la última detección
Si se detecta, el sensor Área de detección, luz y retención actual
Enciende la luz para permanece 100% tiempo de brillo transcurrido, luz APAGADA.
100% de brillo. dentro del tiempo de retención.

Entorno de aplicación

1. Adecuado para instalación en interiores para evitar activaciones falsas debido a factores externos como lluvia, viento o balanceo de árboles.
2. No se instalará en lugares con cuatro refugios metálicos y espacios pequeños (como techos de hierro galvanizado).
3. Se debe tener en cuenta la instalación para evitar una activación falsa causada por la vibración de la propia lámpara.
4. No se debe instalar cerca de máquinas grandes en funcionamiento, como ventiladores o ventiladores de techo, para evitar activaciones falsas causadas por la vibración de la máquina.

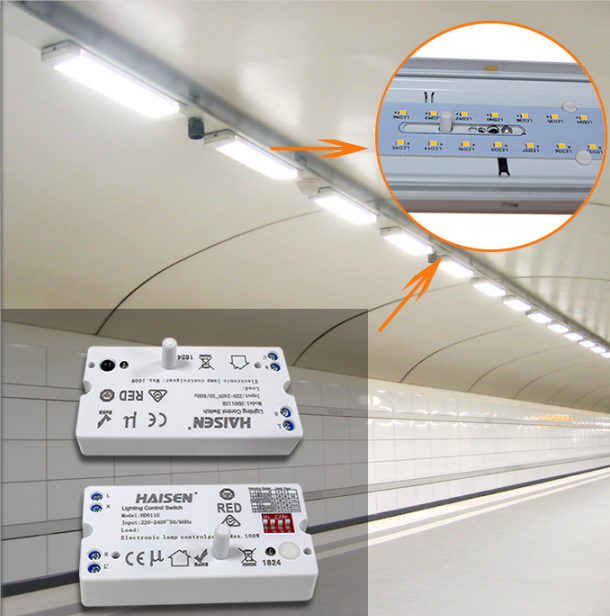

Caso de solicitud
